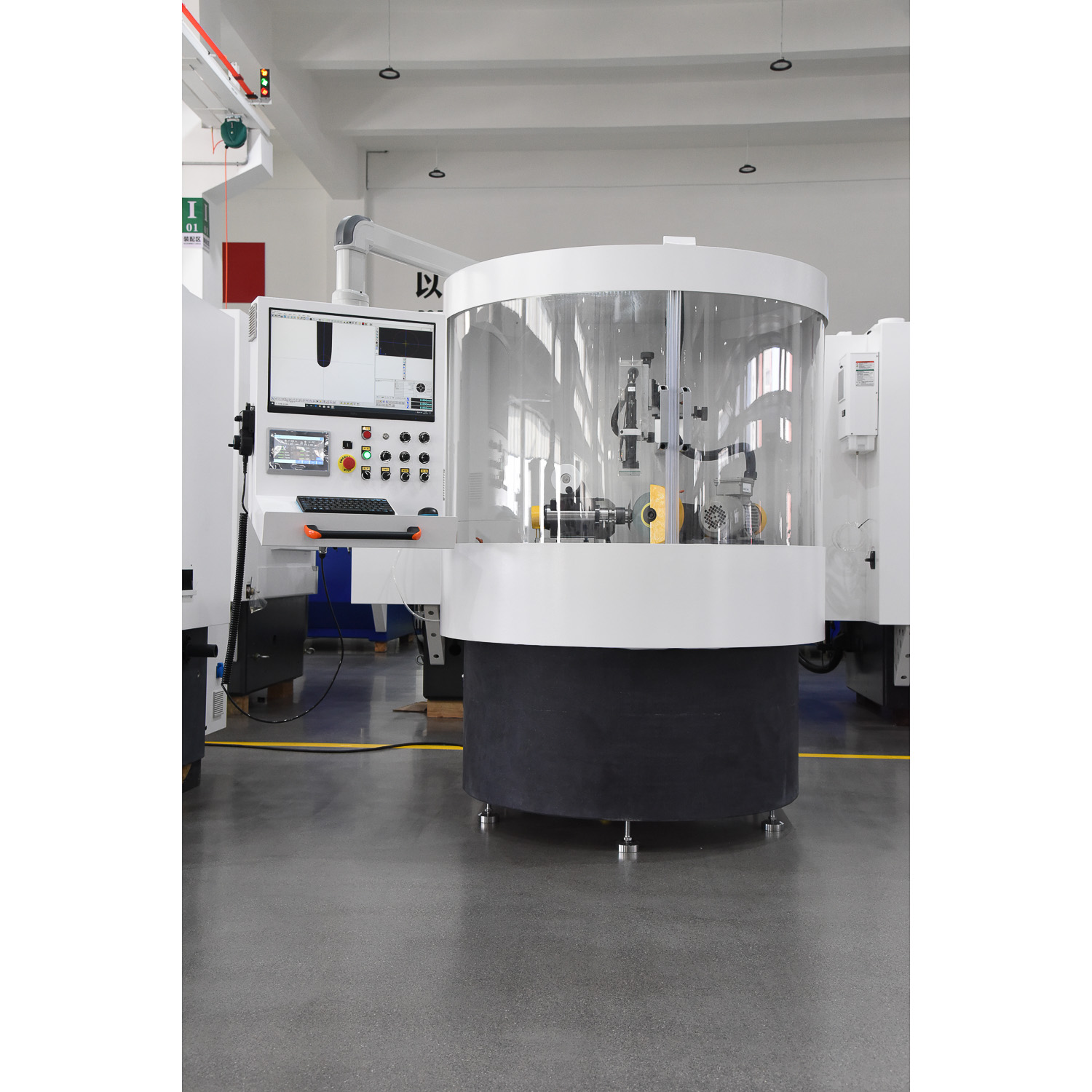

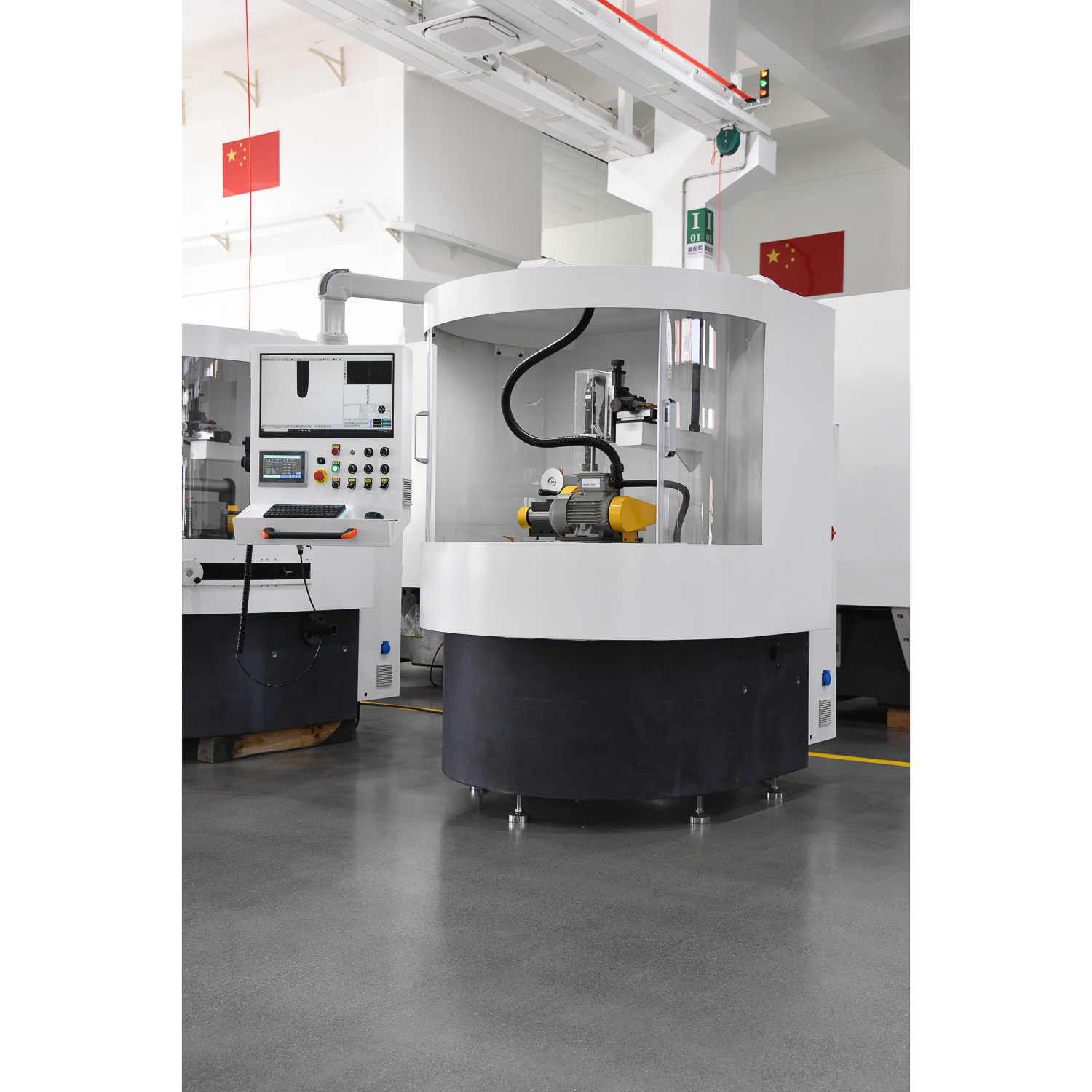

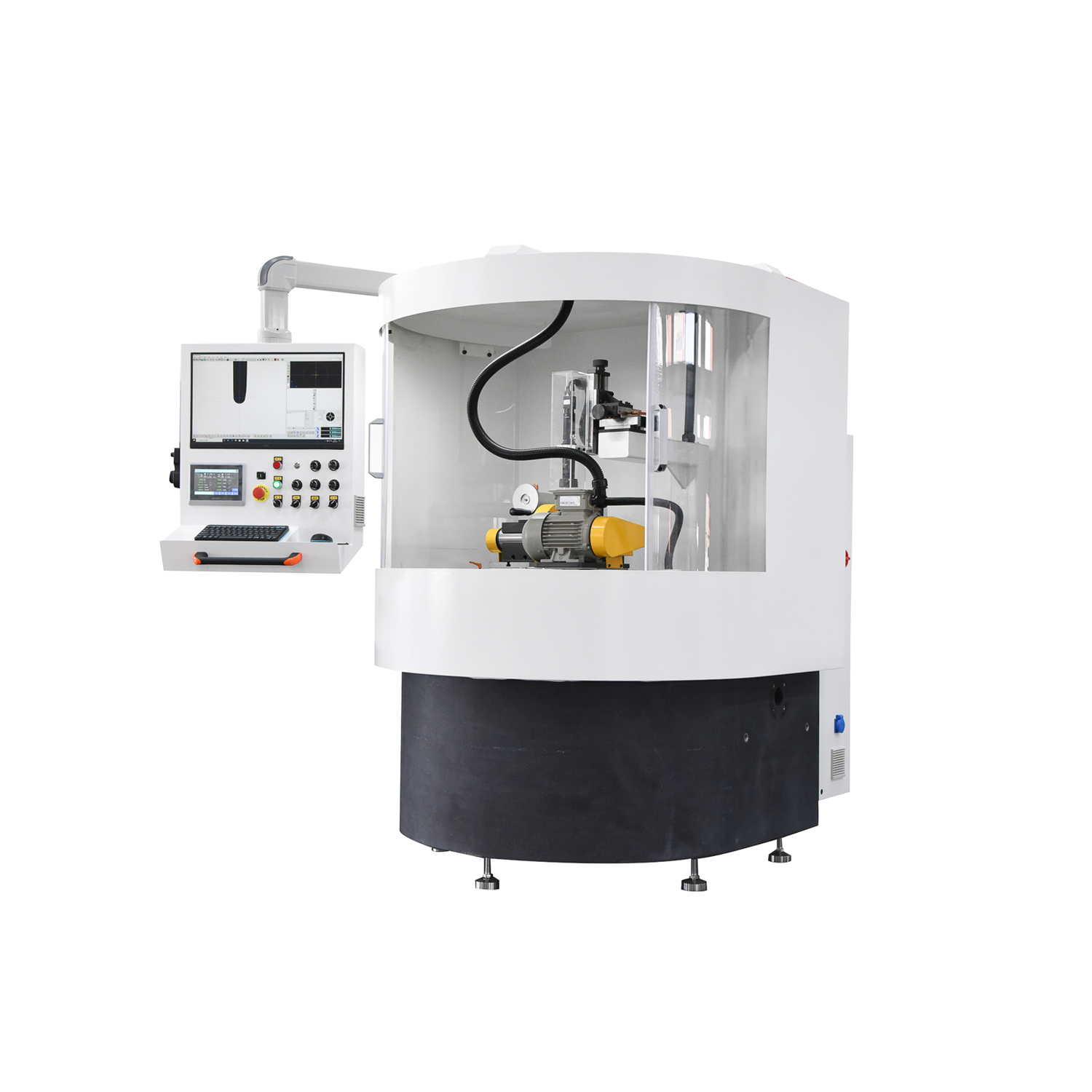

Naseiko Автоматический станок для правки шлифовальных кругов NZ-01E

Naseiko NZ-01E  Автоматический станок для обрезки шлифовальных кругов

1. Автоматическая вращающаяся часть использует конструкцию редуктора и серводвигателя, которая может вводить углы левой и правой сторон. Вращающийся стол будет автоматически вращаться, и в то же время шлифовальный круг для правки будет подавать по одному разу с каждой стороны. Можно ввести расстояние подачи и скорость левого и правого вращения.

   2. Конструкция серводвигателя автоматической подачи + шариковый винт + синхронный шкив. После выравнивания          исходного положения шлифовального круга вы можете каждый раз вводить величину подачи. После количества кормлений

      раз, система будет автоматически подавать.

Он может не только обрезать алмазный и CBN-шлифовальный круг, но также плоскую и боковую поверхность, углы, внешние дуги и формованные

круг шлифовальный, а также одиночные и многошлифовальные круги.

▶ Идеально подходит для шлифовки алмазных и CBN-шлифовальных кругов, а также других типов шлифовальных кругов с удобным и эффективным эффектом.

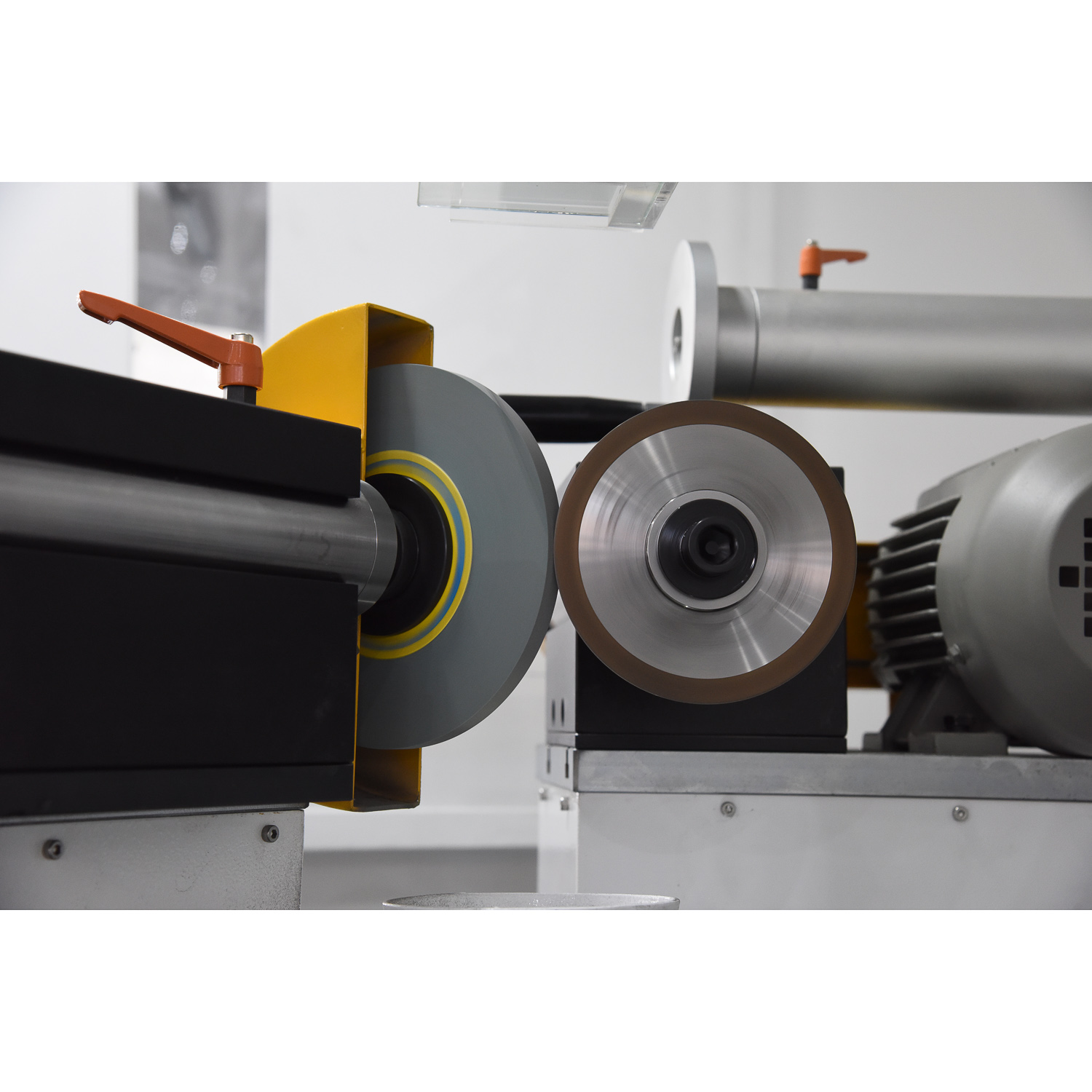

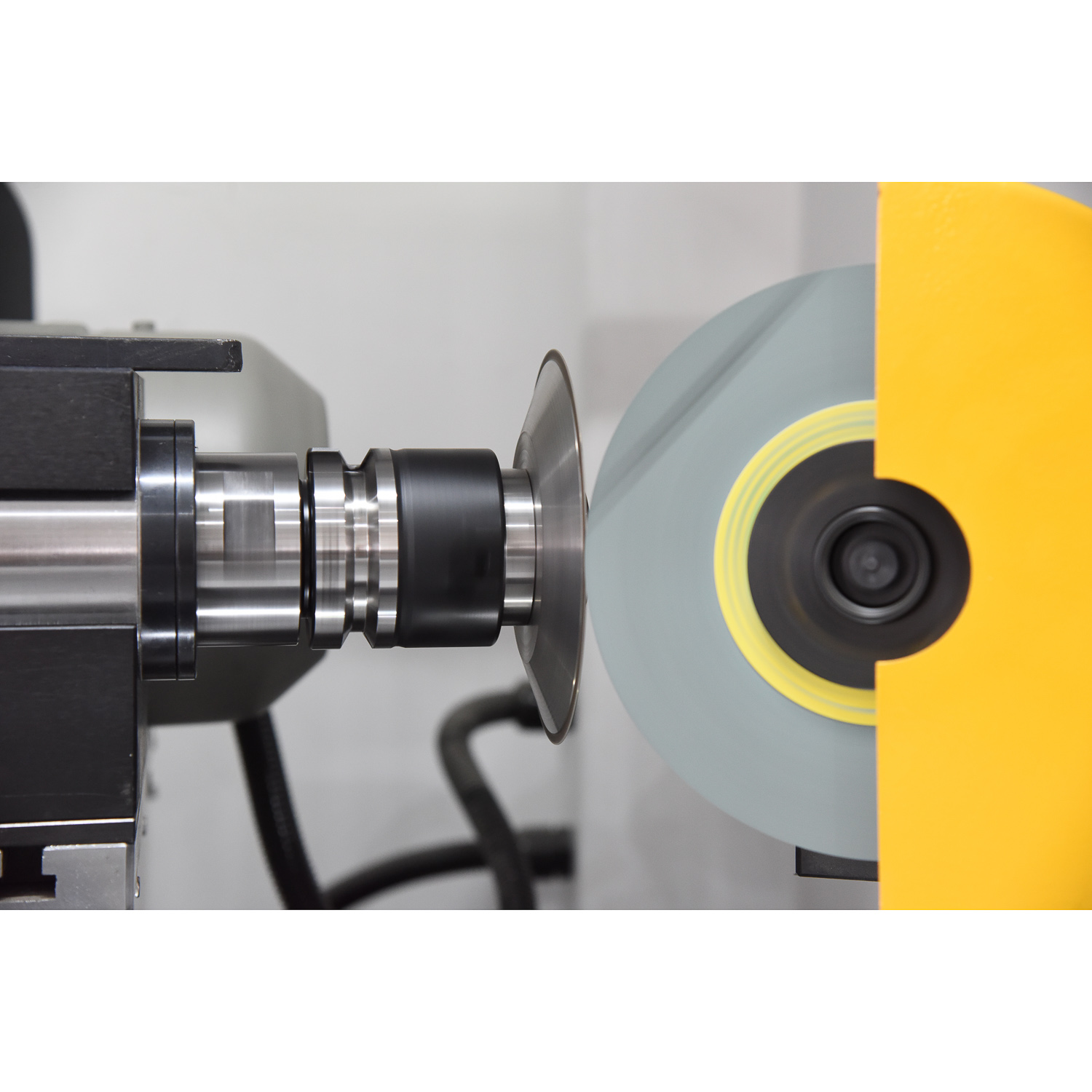

▶ Простота в эксплуатации благодаря высокоточному шлифовальному кругу. Принцип заключается в разнице скоростей ремонтируемого и правочного процесса.

▶ Отремонтированный круг предназначен для шлифовального круга с алмазом и CBN, а шлифовальный круг представляет собой зеленый шлифовальный круг из карбида кремния.

▶ Отремонтированный шлифовальный круг можно регулировать по осям X и Y.

▶ Зачистной круг можно регулировать в направлениях вращения по осям A, X1 и Y с переменной частотой вращения.

возвратно-поступательные колебания. Ось X1 и ось Y1 можно вращать и позиционировать для достижения угла 180 °.

вращение всего шлифовального круга.

▶ Оборудован оптической измерительной системой CCD, системой измерения цифрового дисплея решетчатой ​​линейки, системой увеличения от 10 до 100x и ЖК-дисплеем.

     О:  Стандартная камера: увеличение 10-70 раз.
     B: Камера с малым увеличением: увеличение 5–35 раз. (В основном используется для шлифовальных кругов большого диаметра и толстых              шлифовальных кругов.)
     C:  Камера с большим увеличением: увеличение 20-100X (В основном используется для сверхмалых шлифовальных кругов и ультратонких        шлифовальных кругов, например, толщиной 5 мм и 3 мм.)
