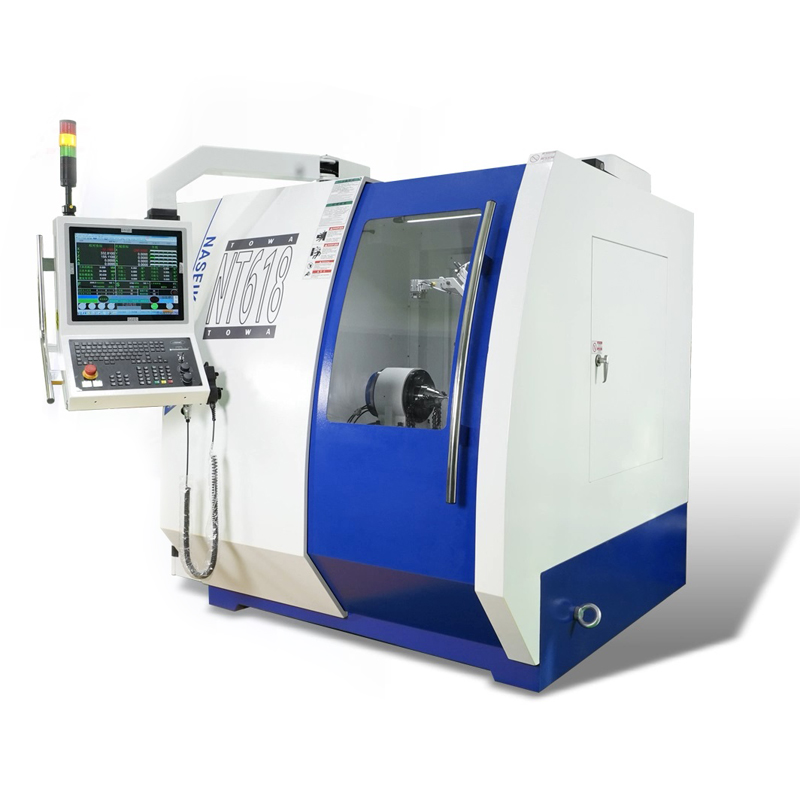

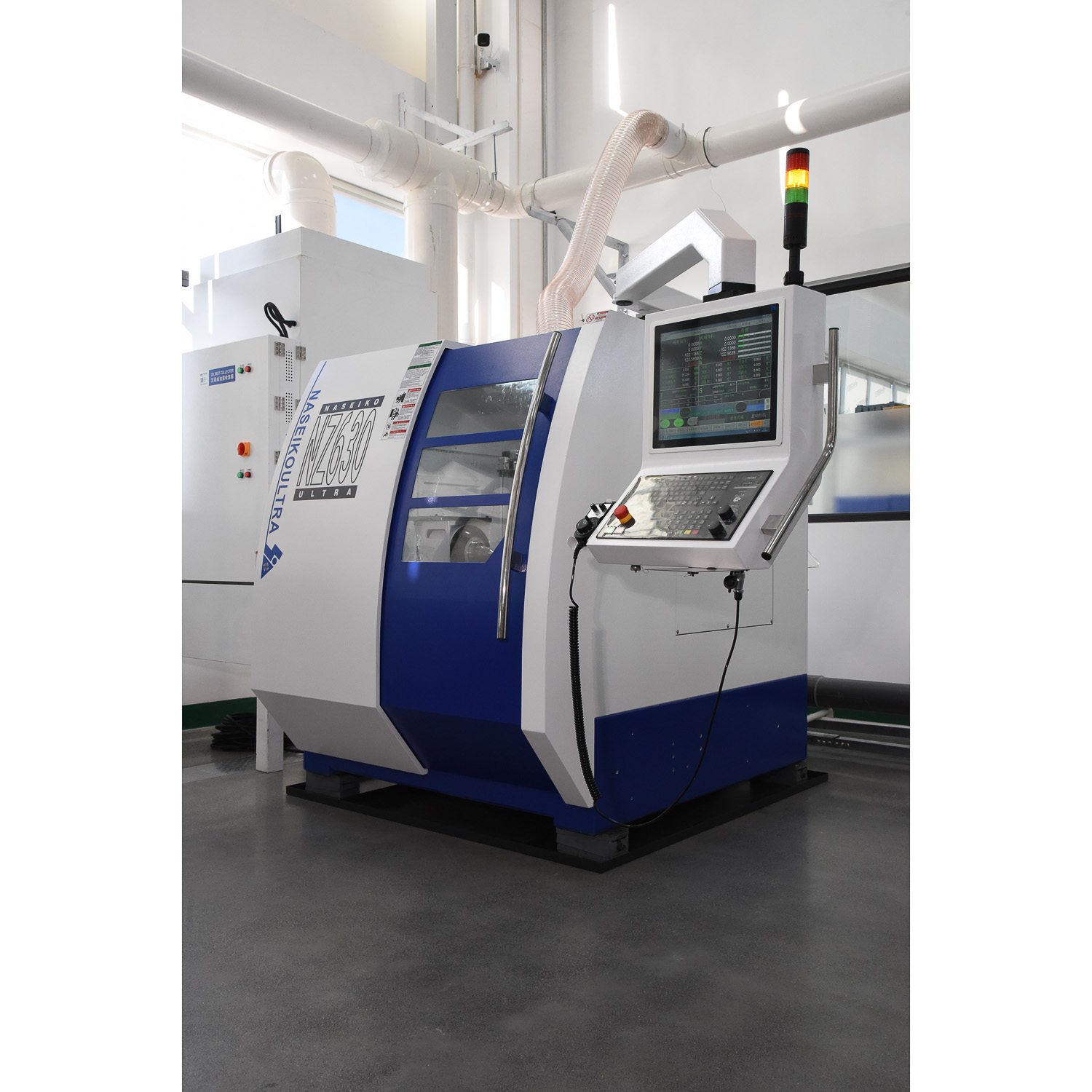

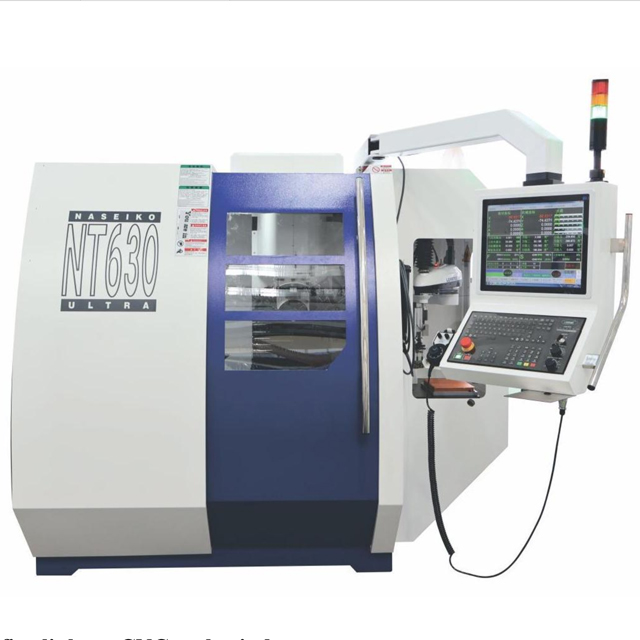

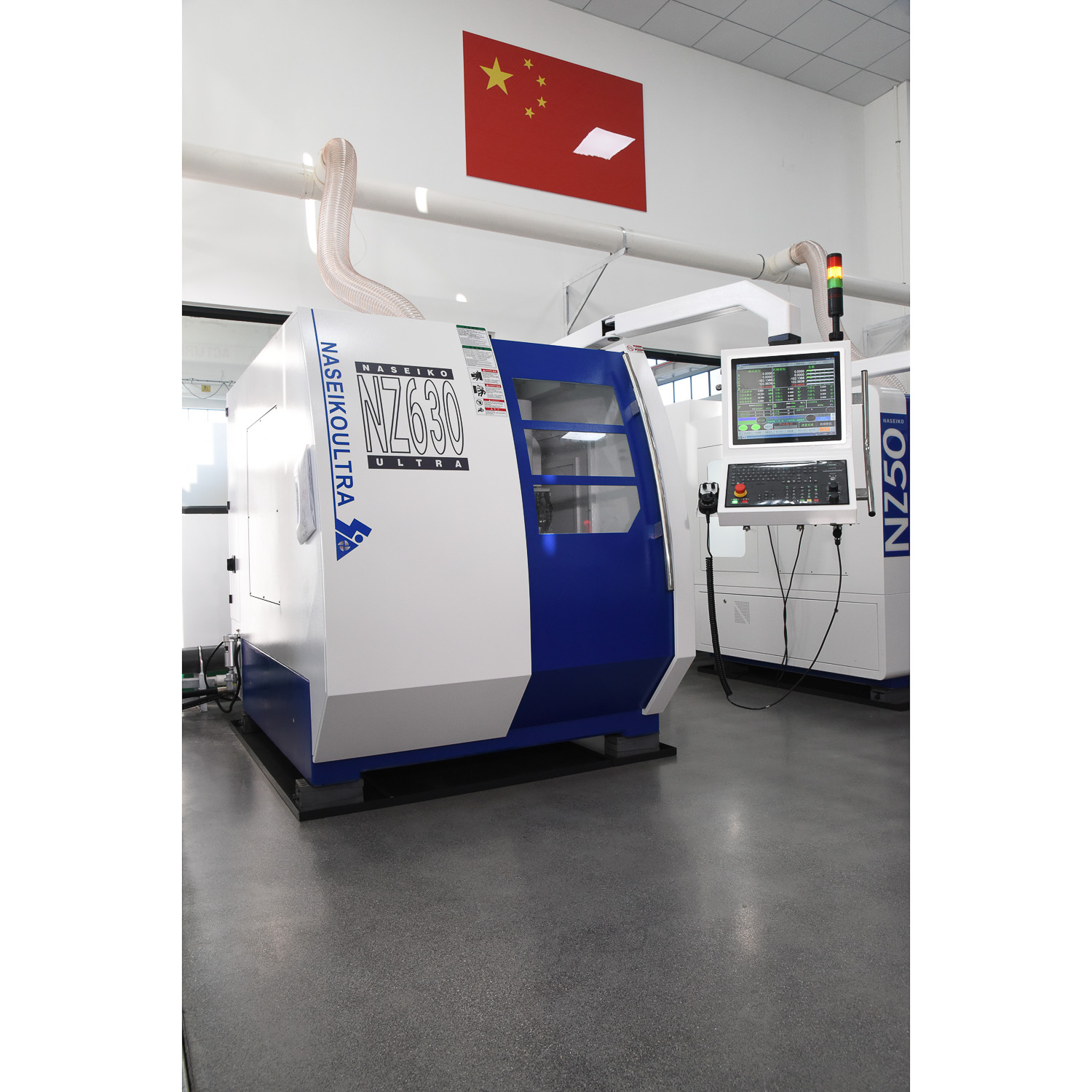

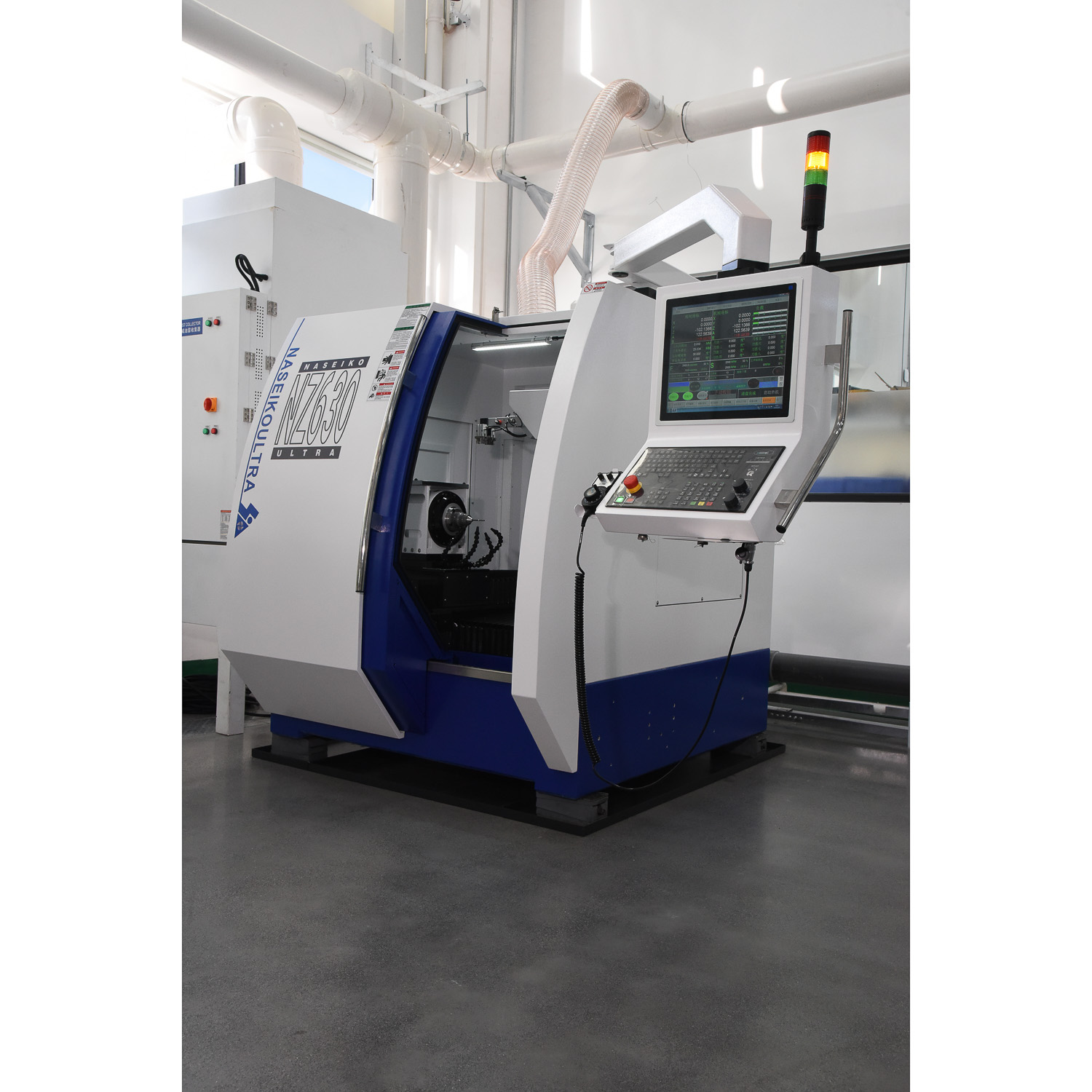

Т630 Ультра
Naseiko
1.1 Горизонтальная линейная ось с ЧПУ по оси X, линейный двигатель DMT (китайско-германское совместное предприятие),
прецизионный шарикоподшипниковый направляющий рельс THK.
1.2 Горизонтальная линейная ось с ЧПУ по оси Y, линейный двигатель DMT (китайско-германское совместное предприятие),
прецизионный шарикоподшипниковый направляющий рельс THK.
1.3 Вертикальная прямая ось с ЧПУ, тайваньский серводвигатель нового поколения, прецизионный
шариковый винт THK, прецизионная направляющая шарикового типа THK.
1.4 Ось A: Ось индексации вращения заготовки, прямой привод DD (совместное немецкое предприятие DMT Sino).
1,5 Ось B: поворотная делительная ось DD с прямым приводом (совместное немецкое предприятие DMT Sino).
1.6 Прецизионный универсальный датчик Renishaw (датчик заготовки).
1.7 Кровать и колонны из натурального мрамора.
1.8 оснащен передвижным маховиком с магнитами для удобства эксплуатации.
1.9 Специальный высокоскоростной электрический шпиндель с постоянными магнитами, конструкция с двойной шлифовальной головкой.
Фланец шлифовального круга HSK можно разобрать целиком на станке для правки шлифовального круга для
ремонта шлифовального круга.
1.10 Двигатель шпинделя оснащен специальным драйвером для двигателей с постоянными магнитами.
1.11 Установите внутри машины маслостойкие светодиодные фонари с герметичной трубкой.
Примечание:
| Направляющая Винтовой стержень | Япония THK P класс Япония THK C3 |
| Тайваньский серводвигатель нового поколения Тайваньская система ЧПУ нового поколения | (Программное обеспечение: Программное обеспечение для обработки конкретных инструментов 4.1) |
| Зонд | Renishaw, высокая точность |
Технические параметры:
| содержание | данные | содержание | данные |
| Покрасить модель | Белый синий оранжевый узор | Линейное разрешение | 0,001 мм |
| Быстрое перемещение XY | 35 м/мин | Линейная точность повторяющегося позиционирования | 0,003 мм |
| Быстро переместите Z | 7,5 м/мин | Линейная точность повторяющегося позиционирования | 0,003 мм |
| Минимальный диаметр зажимаемой заготовки | 3 мм | Разрешение вращения | 0,001 мм |
| Максимальный диаметр зажимаемой заготовки | 20 мм | Точность позиционирования повторяемости вращения | 0,001 градуса |
| Максимальная длина основной шлифовальной заготовки | 250 мм | мощность шпинделя | Высококачественный 12 кВт |
| Минимальный диаметр основной шлифовальной заготовки | 1 мм | Форма стержня шлифовального круга | HSK50F-31,75 мм/20 мм |
| Максимальный диаметр основной шлифовальной заготовки | 12 мм | Диаметр шлифовального круга | 70-150 мм |
| Максимальная длина лезвия для основного шлифования | Более 100 мм | Скорость шпинделя шлифовального круга | 1000~8000 об/мин с плавной регулировкой |
| Максимальный вес заготовки для основного шлифования | 5 кг | вес станка | Около 4000 кг |
| Форма рукоятки ножа | Шоу Берлин W25 | Общая мощность | ≤29 кВт |
| Размер шлифовального станка (длина * ширина * высота) | Шлифовальный станок: 1950*2400*2100 мм | ||
| ось X | 5-осевая линейная ось с ЧПУ, линейный двигатель DMT, мощность 2 кВт, номинальный крутящий момент TR = 832 Нм (4,8 А). Максимальное значение TM составляет 1800 Нм (14,4 А); Ход: 540 мм; Разрешение системы ЧПУ 0,0001 мм, минимальное разрешение программирования и подачи маховика 0,001 мм, точность повторного позиционирования направляющей SRG30-P : 0,003 мм. | ||
| ось Y | 5-осевая линейная ось с ЧПУ, линейный двигатель DMT, мощность 2 кВт, номинальный крутящий момент TR = 832 Нм (4,8 А). Максимальное значение TM составляет 1800 Нм (14,4 А); Ход: 460 мм; Разрешение системы ЧПУ 0,0001 мм, минимальное разрешение программирования и подачи маховика 0,001 мм, точность повторного позиционирования направляющей SRG30-P : 0,003 мм. | ||
| ось Z | 5-осевая линейная ось с ЧПУ, приводящаяся в движение серводвигателем нового поколения, мощностью 3 кВт (абсолютное значение); Ход: 250 мм; Разрешение системы ЧПУ 0,0001 мм, минимальное разрешение программирования и подачи маховика 0,001 мм, ходовой винт THK BIF32, направляющая SRG35-P, точность повторного позиционирования: 0,003 мм. |
| ось А | 5-осевая ось вращения заготовки с ЧПУ, прямой сервопривод DD, номинальная мощность 1,37 кВт TR = 83 Нм (5,3 А); Максимальный TM = 318 Нм (28 А); Номинальная скорость: 200 об / мин; Максимальная скорость: 250 об / мин; Разрешение числового управления: 0,0001 мм; Минимальное разрешение для программирования и подачи с помощью маховика составляет 0,001 градуса; Бесконечное вращение, корпус индексирующей головки: биение поверхности конуса конического отверстия ≤ 0,002 мм, биение торцевой поверхности ≤ 0,005 мм. |
| ось B | 5-осевая ось вращения заготовки с ЧПУ, прямой сервопривод DD, номинальная мощность 2,2 кВт TR = 259 Нм (7,8 А); Максимальный TM = 460 Нм (17,9 А); Номинальная скорость: 50 об / мин; Максимальная скорость: 100 об / мин; Разрешение числового управления: 0,0001 мм; минимальное разрешение для программирования и подачи маховика 0,001 градуса;Поворот круга на 270 градусов (-90 градусов-180 градусов);Точность позиционирования вращения: ± 5угл.сек. |
Операционная система:
1. Операционная среда: Специальное программное обеспечение с программным обеспечением для моделирования.
2. Описание экрана дисплея: 17-дюймовый ЖК-экран, на котором отображается диалоговая структура
механических координат, относительных координат, абсолютных координат и выполнения
программ обработки на экране.
3. Описание интерфейса. Программное обеспечение для обработки инструмента включает такие параметры, как диаметр,
количество витков (количество пазов), угол спирали, длина паза, скорость паза, глубина паза
(постепенная регулировка глубины паза) и направление спирали (вращение влево или вправо).
4. Клавиатура: Тонкопленочная кнопочная клавиатура с буквенными и цифровыми клавишами, интегрированными в дисплей.
5. Жесткий диск: 256 ГБ
6. Система управления: Тайвань нового поколения.
7. Методы ввода и вывода данных: ввод с клавиатуры, подключение к компьютеру.
8. Моделирование: 2D-моделирование, 3D-моделирование, проверка 3D-столкновений, возможность видеть форму
обрабатываемого материала и изменять параметры на основе параметров, полученных после
моделирования.
9 . Функциональность пакета программного обеспечения:
a, Пакет программного обеспечения для фрез: (включая стандартную фрезу,
фрезу с неравномерным сечением, фрезу с неравномерным углом спирали, фрезу с переменным шагом шага,
фрезу для грубой кожи, коническую фрезу, фрезу «ласточкин хвост», многокромочную фрезу, фрезу с коническим шариковым
концом и т. д.)
b, Пакет программного обеспечения для сверл: (включая 18 видов программного обеспечения для определения формы сверла,
закрутки жареного теста) сверло, ступенчатое сверло, сверло-фрезер, ступенчатое сверло-фрезер, вставная фреза, пистолетное сверло,
пропускное сверло, фреза для снятия фаски, центрирующее сверло и т. д.)
c, Пакет программного обеспечения для формовочного ножа: (включая различные ножи с шлицевой кривизной DXF, Т-образные фрезы и т. д.)
d, Пакет вращающихся напильников: (включая вращающийся напильник с плоской головкой, вращающийся напильник с конусом,
напильник с вращающейся шаровой головкой, напильник с вращающейся дугой, вращающийся напильник для формирования DXF и т. д.)
10. Приняв последнюю версию, оставляя место для обновления, можно обновить
