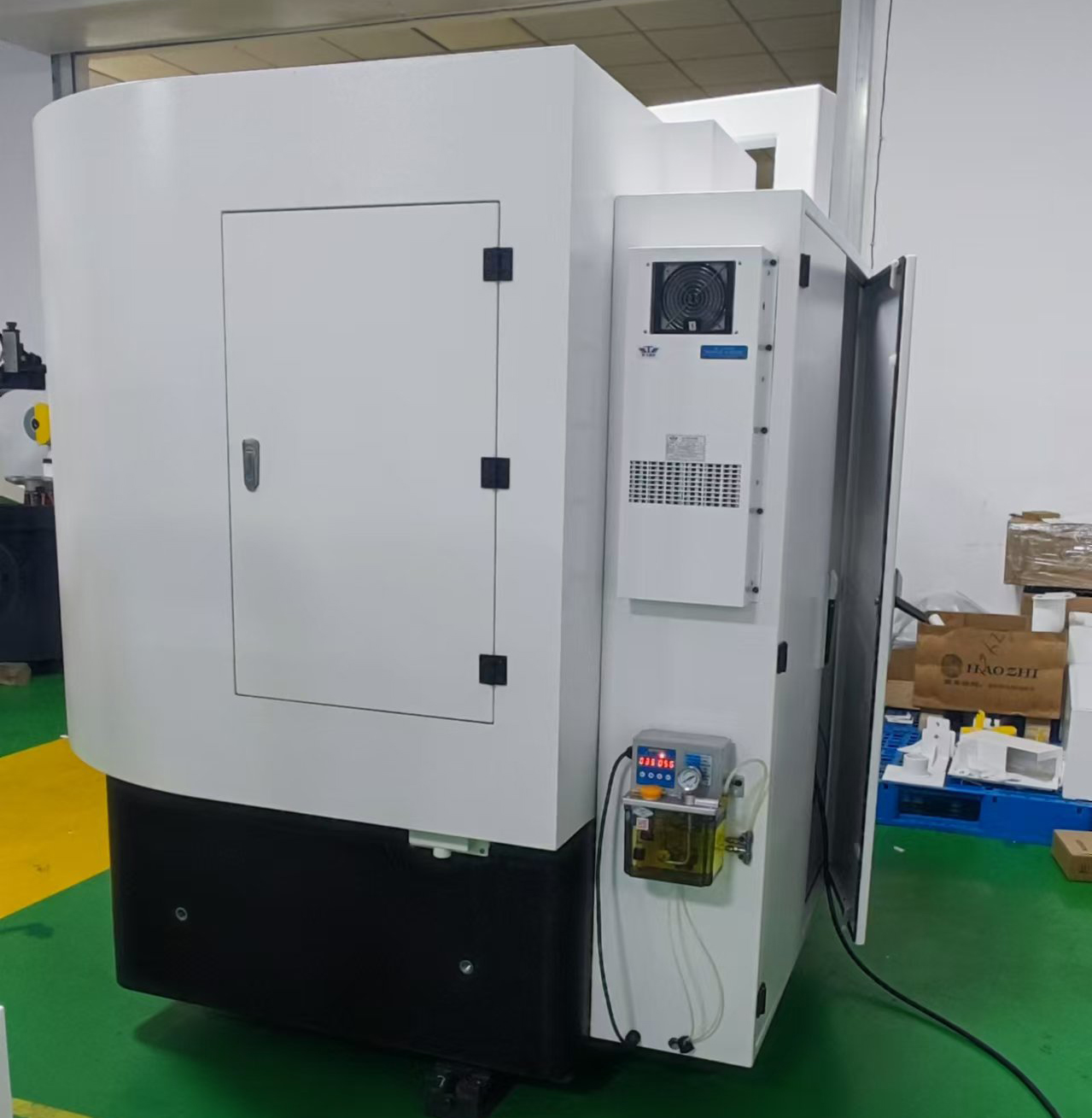

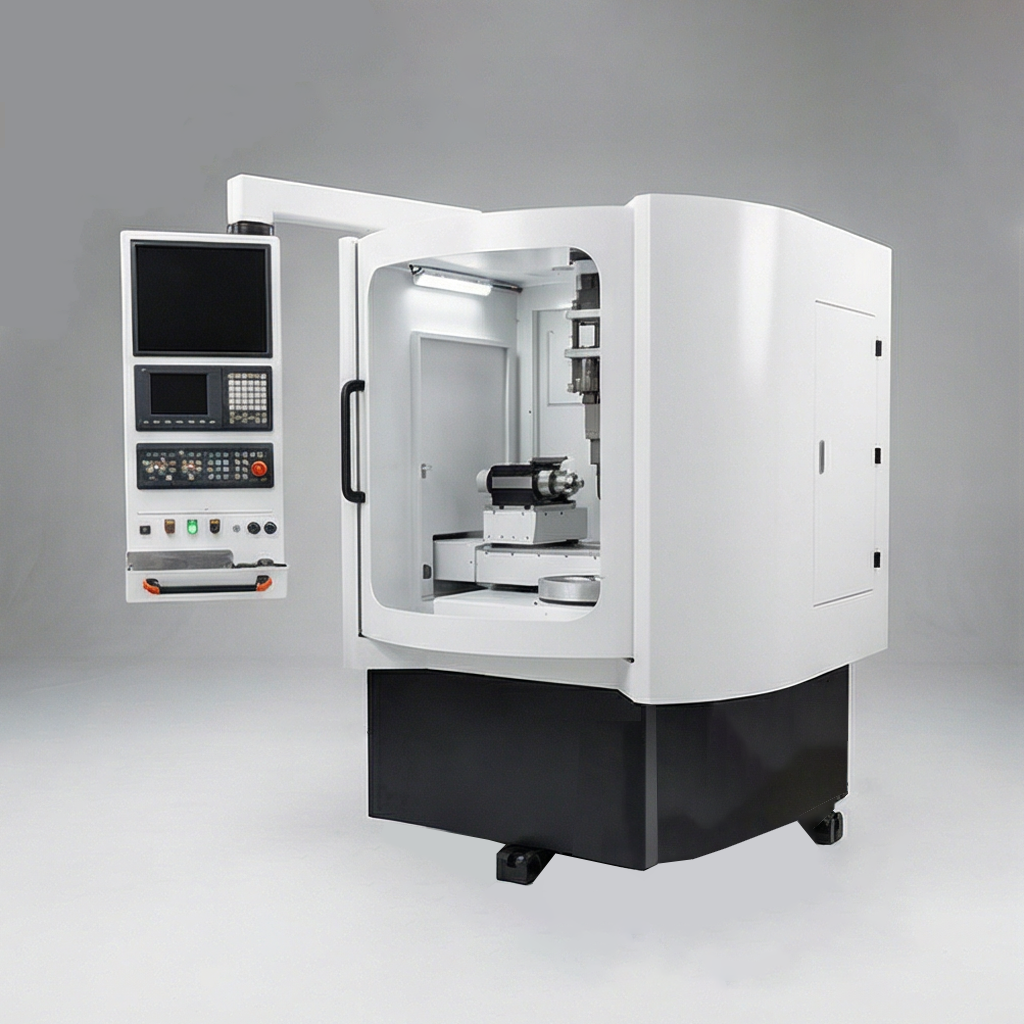

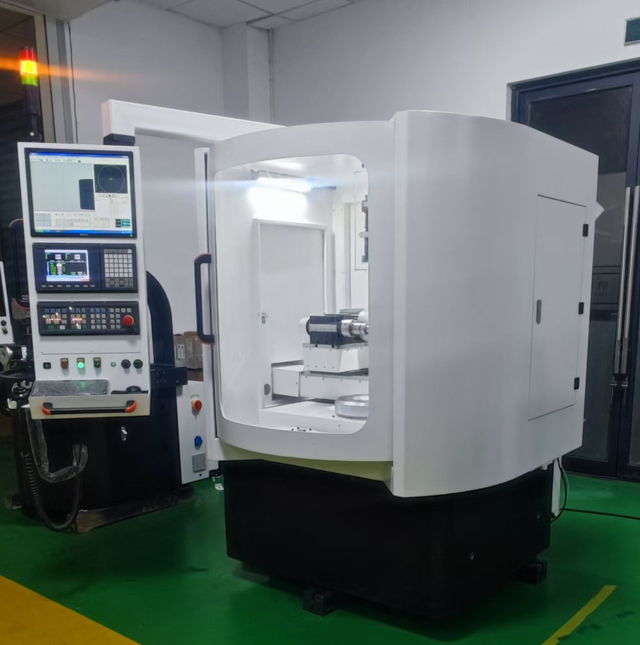

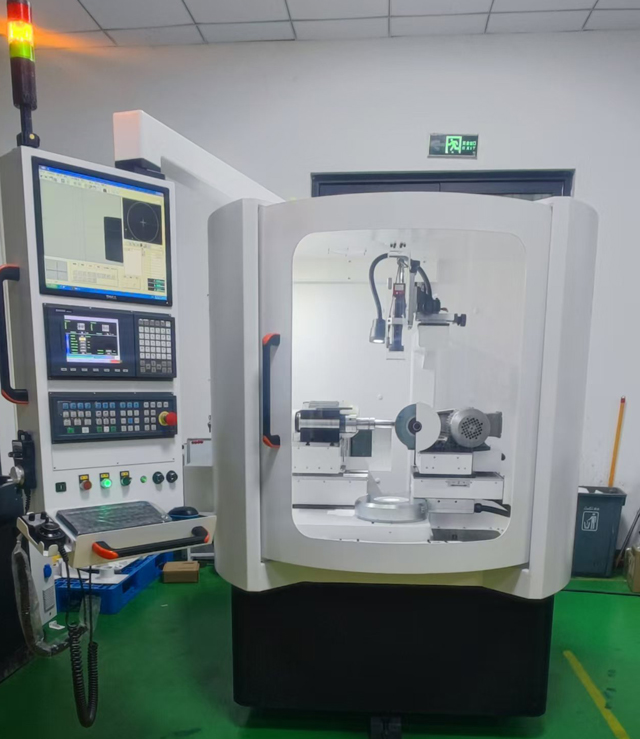

Naseiko Станок для обрезки шлифовального круга с ЧПУ NZ-01S

Серийный номер проекта Технические параметры и характеристики

1 Спецификация по подключению ремонтируемого шпинделя шлифовального круга HSK50

2. Мощность отремонтированного шпинделя шлифовального круга ≥0,75 кВт.

3 Скорость вращения шпинделя отремонтированного шлифовального круга составляет минимальная 100 об/мин.

4. Максимальная скорость шпинделя отремонтированного шлифовального круга ≥ 1000 об/мин (бесступенчатая регулировка скорости).

5 Диапазон диаметров ремонтируемого шлифовального круга Минимум: ≥ 50 мм в диаметре; Максимум: ≥ 250 мм

3.2 Основные требования к станкам

3.2.1. Этот станок можно использовать для обрезки наружного диаметра, торцевой поверхности, поверхности конуса наружного диаметра и поверхности наружного диаметра R шлифовальных кругов CBN и алмазных шлифовальных кругов;

3.2.2. Станок регулирует и управляет двумя поперечными направляющими столами по пяти линейным осям и выполняет обрезку полностью автоматически за счет горизонтального перемещения и поворотного движения между осями обрезки с ЧПУ;

3.2.3. Станок оснащен интерфейсом оконного дисплея с человеко-машинным диалогом для программирования. Рабочий интерфейс может отображать проекционное изображение измерительной системы.

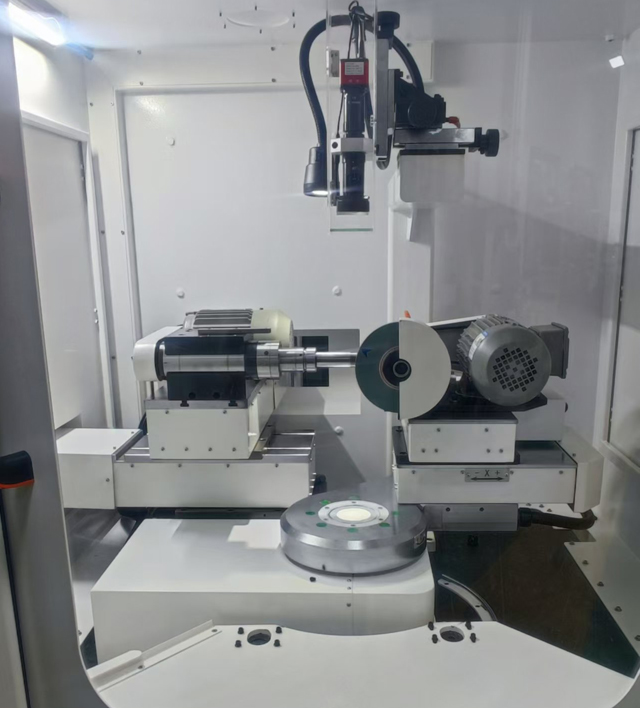

3.2.4. Станок имеет функцию обнаружения шлифовального круга, включая измерительное программное обеспечение и оптические линзы. Он может добиться визуального выравнивания инструмента через экран, сравнивая заданную контурную линию с проецируемым контуром правящего шлифовального круга;

3.2.5. Станок должен быть оснащен необходимыми инструментами для регулировки и эксплуатации;

3.3.1. Станина станка представляет собой высококачественную и высокоточную интегрированную конструкцию из литья металла или искусственного мрамора, которая имеет достаточную жесткость. При ремонте станина должна иметь хорошую вибропоглощение и термостойкость;

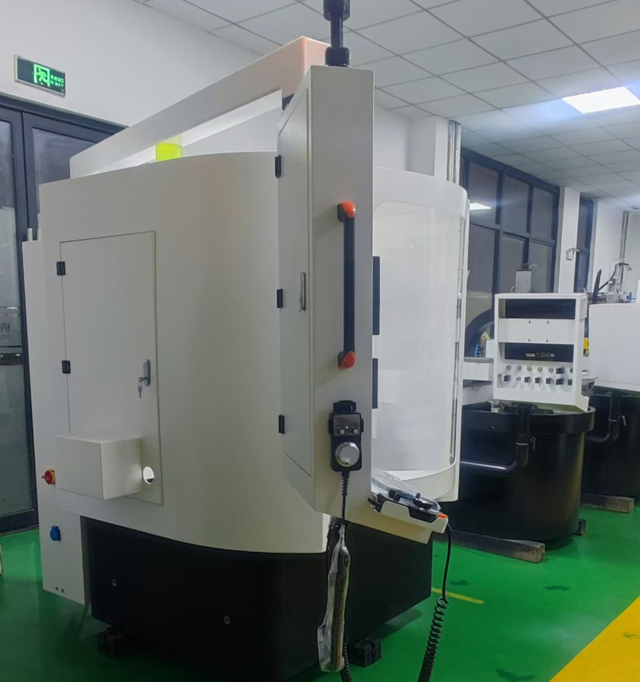

3.3.2. Кабина станка имеет полностью закрытую конструкцию, а подвижная дверь имеет двухтактный тип, который обеспечивает гибкость в движении. Подвижная дверь и передняя часть рабочей зоны имеют прозрачную акриловую крышку с полной оконной структурой. Защитная дверца с блокировочным устройством, обеспечивающим самоблокировку в автоматическом цикле шлифования; Блокировочное устройство должно быть снабжено ключом для регулировки станка;

3.3.3. Станок должен иметь 2 шпинделя шлифовальных головок; Пять рабочих осей линейного движения используются для управления горизонтальной осью подачи, поперечной осью подачи и горизонтальным поворотом шпинделя шлифовального круга между правящим столом и обрабатываемой заготовкой. Станок управляется ЧПУ и выполняет правку в соответствии с настройками программы;
