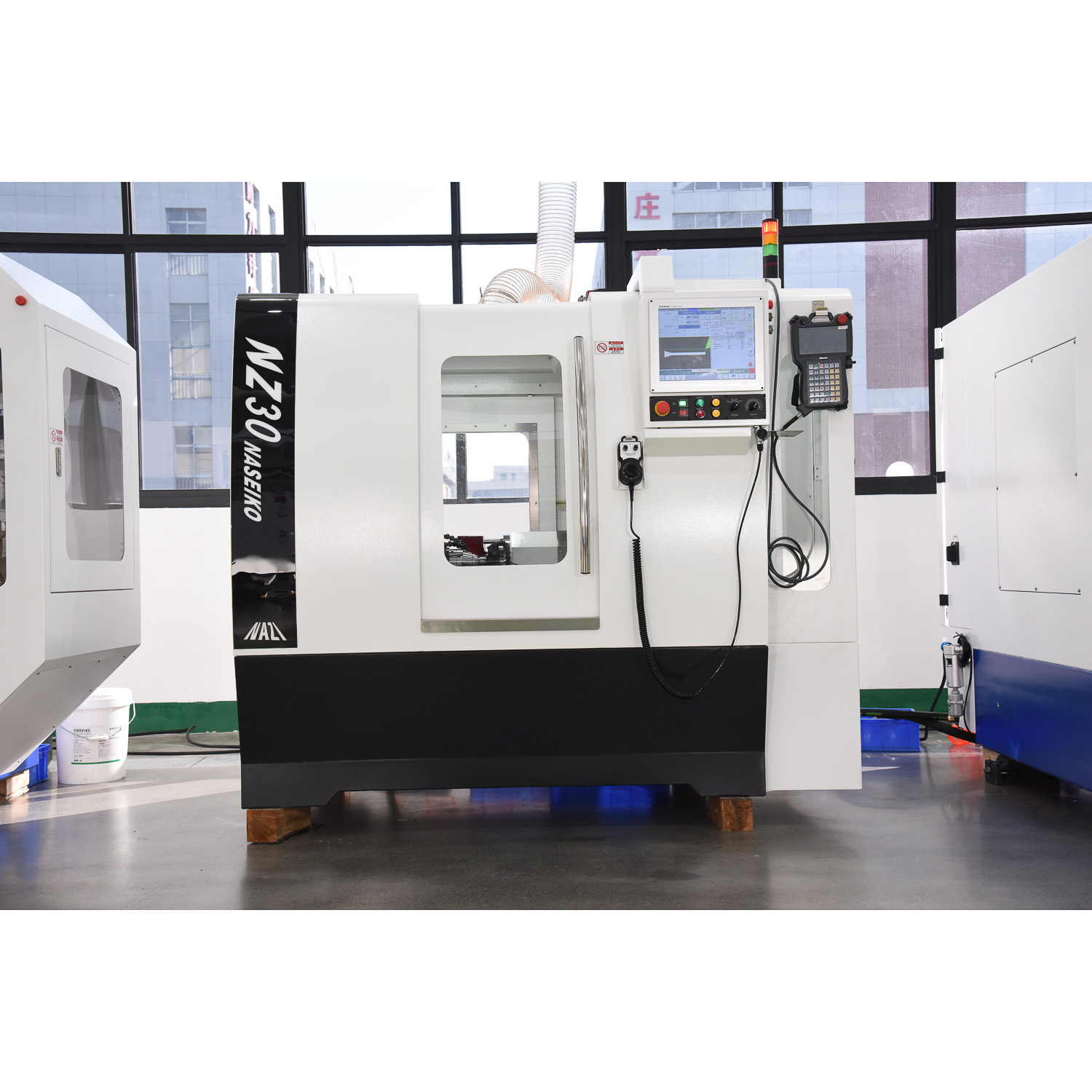

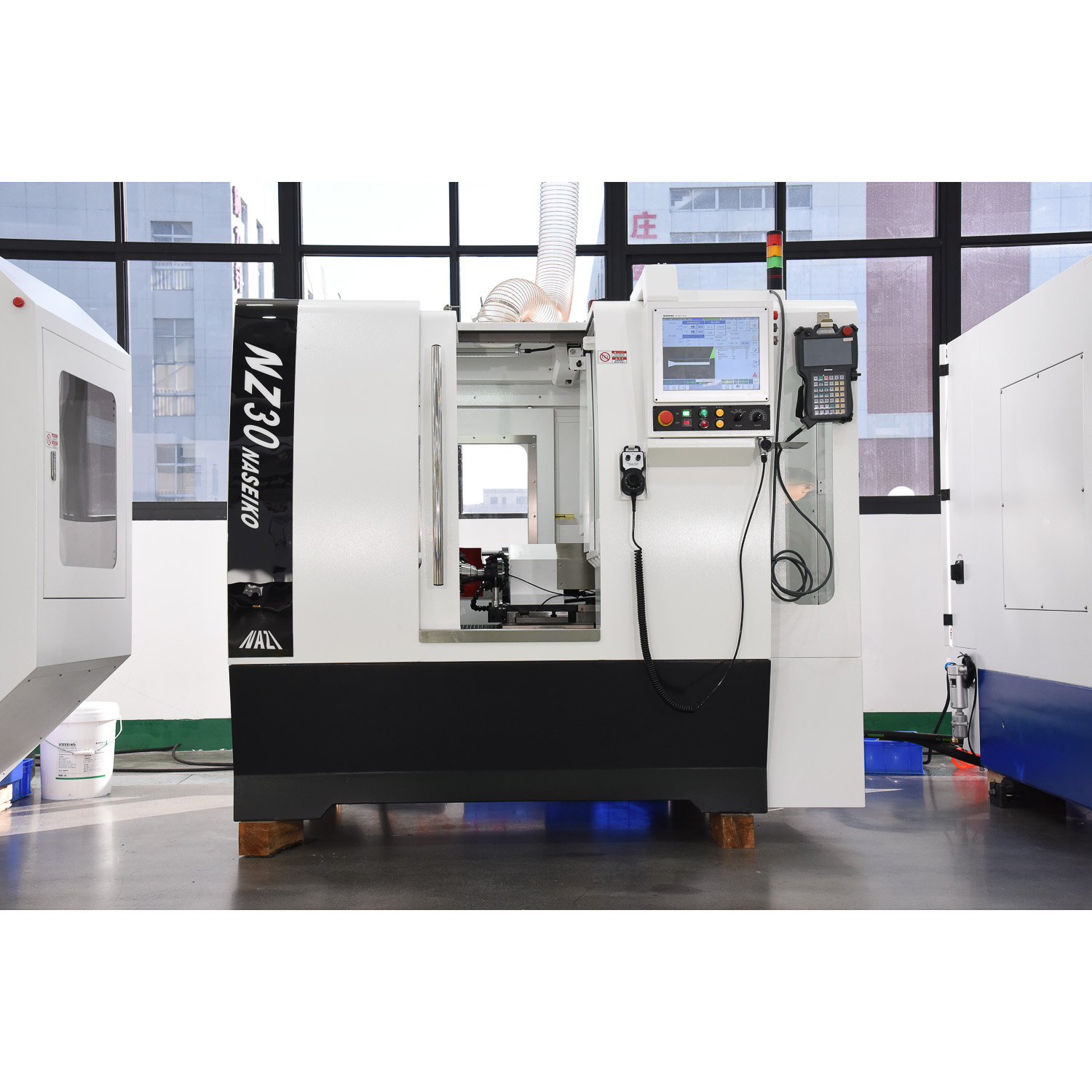

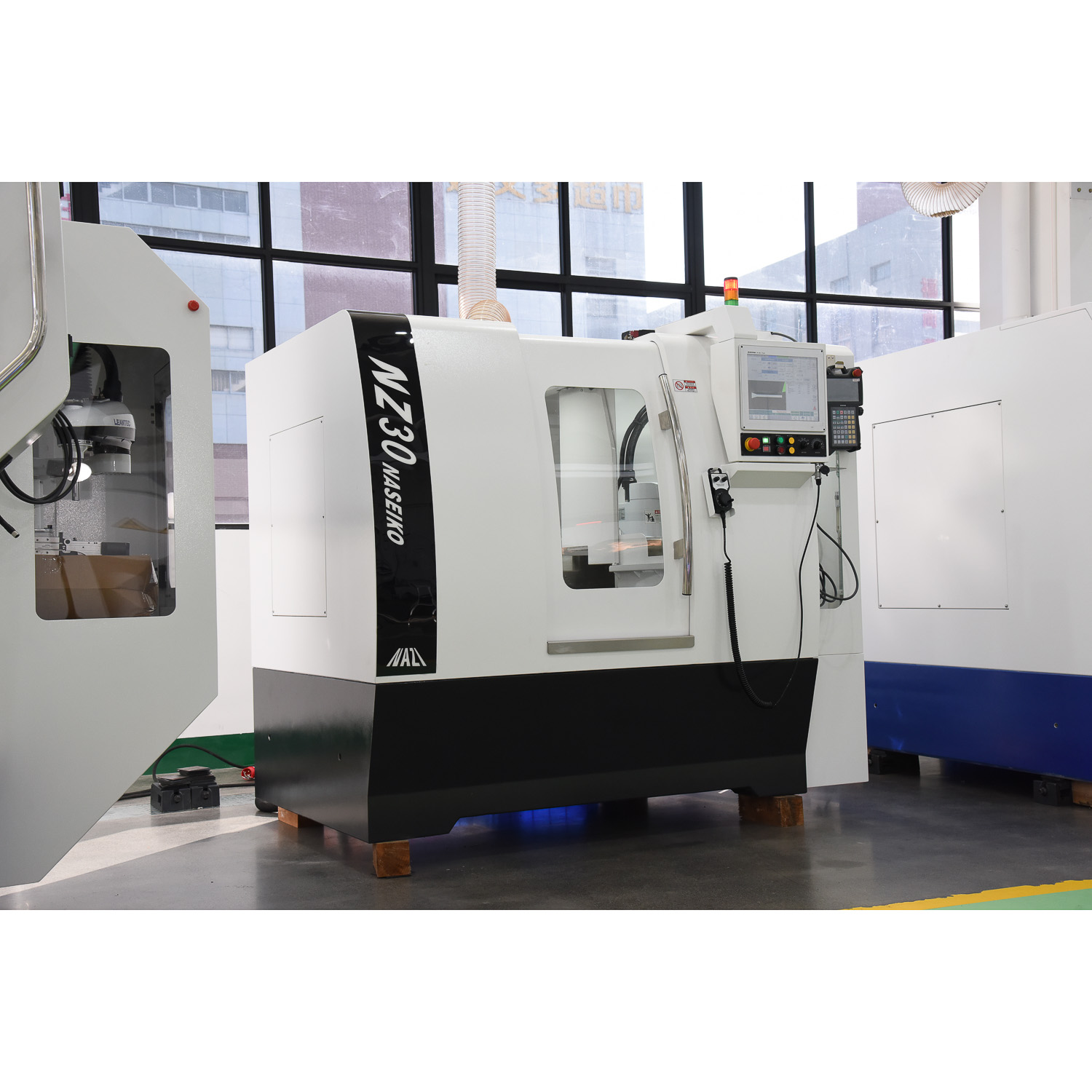

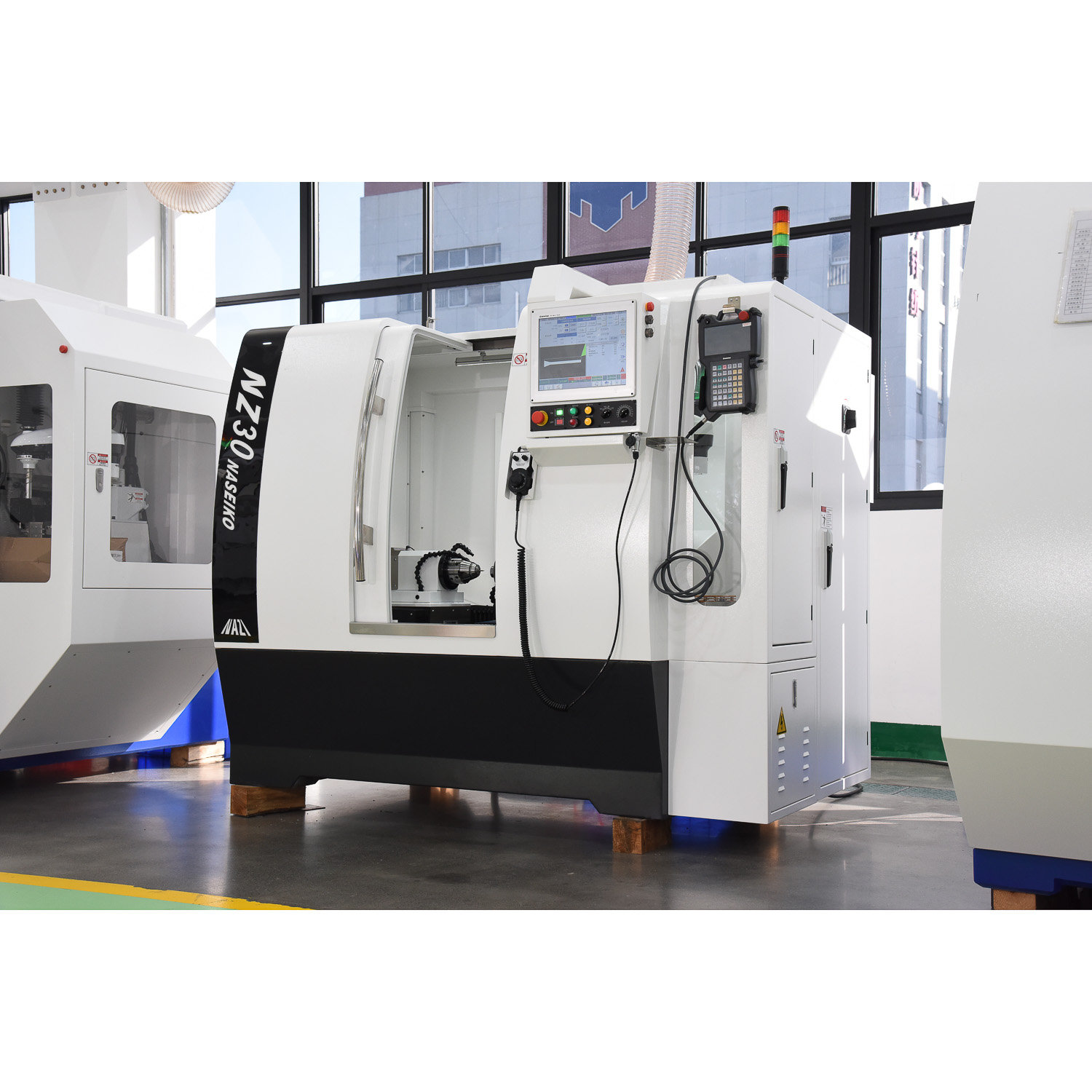

Naseiko Станок для шлифования преформ NZ-30

▶Ось X, горизонтальная прямая ось с ЧПУ, тайваньский серводвигатель, прецизионная шариковая проволока THK, прецизионная роликовая направляющая THK

Ось Y, горизонтальная прямая ось с ЧПУ, тайваньский серводвигатель, прецизионная шариковая проволока THK, прецизионная роликовая направляющая THK.
Ось, вращающийся вал заготовки с постоянным магнитом
штат:
Количество:
Запрос цены Добавить в корзину

  • НЗ-30

  • Naseiko

▶Ось X, горизонтальная прямая ось с ЧПУ, тайваньский серводвигатель, прецизионная шариковая проволока THK, прецизионная роликовая направляющая THK


▶Ось Z, горизонтальная прямая ось с ЧПУ, тайваньский серводвигатель, прецизионная шариковая проволока THK, прецизионная роликовая направляющая THK.


▶Ось A, вращающийся вал заготовки с постоянным магнитом


▶Шпиндель шлифовального круга: электрический шпиндель с постоянным магнитом мощностью 15 кВт.


▶Встроенный мраморный корпус кровати.


▶Запечатайте крышку, удобную настройку машины, покраску, крышку можно снять целиком, удобное обслуживание


▶Панель управления ЧПУ установлена ​​на капоте и оснащена подвижным маховиком с магнитами для удобства управления.


▶Специальный высокоскоростной электрический шпиндель с канавками, на который можно установить от одной до двух частей шлифовального круга, можно разобрать на станке для правки шлифовального круга для ремонта шлифовального круга.


▶Частотно-частотное управление двигателем шпинделя.


▶Установите в машину маслостойкую люминесцентную лампу с герметичным уплотнением.


▶Тайваньское новое поколение SCARL, роботизированная автоматическая машина для загрузки и разгрузки, независимая космическая установка, увеличивает срок службы робота.


▶Направляющая: Япония THK, уровень P


▶Винт: Япония THK, уровень C3.


▶Серводвигатель: Тайваньская система ЧПУ SYNTEC с абсолютными значениями


▶Робот: Тайвань SYNTEC SCARL (четыре оси)



ПРОЕКТUNITНЗ-30
ось X-Четырехосная связь с ЧПУ, линейная ось
ось Z-Импортный серводвигатель.
Ручная ось CммВращение влево/вправо на 15°
Быстрое перемещение (X/Z/A/Baxis)мм0.0001
Минимальный диаметр для зажима заготовкимм3
Максимальный диаметр для зажима заготовки-16
Максимальная длина зажима заготовки-150
Минимальный диаметр для шлифования заготовкимм1
Максимальный диаметр для шлифования заготовки-20
Максимальный вес заготовкикг5
Линейное разрешениемм0.005
Линейная повторяющаяся точность позиционированиямм0.004
Мощность шпинделя шлифовального кругакВт15 кВт (номинальный ресурс: 3000-8000 выстрелов)
Диаметр шлифовального кругакг75 мм (мин) ~ 150 мм (макс)
Вес машиныкВтОколо 3000
Общая мощностькВт≤17,5 кВт
