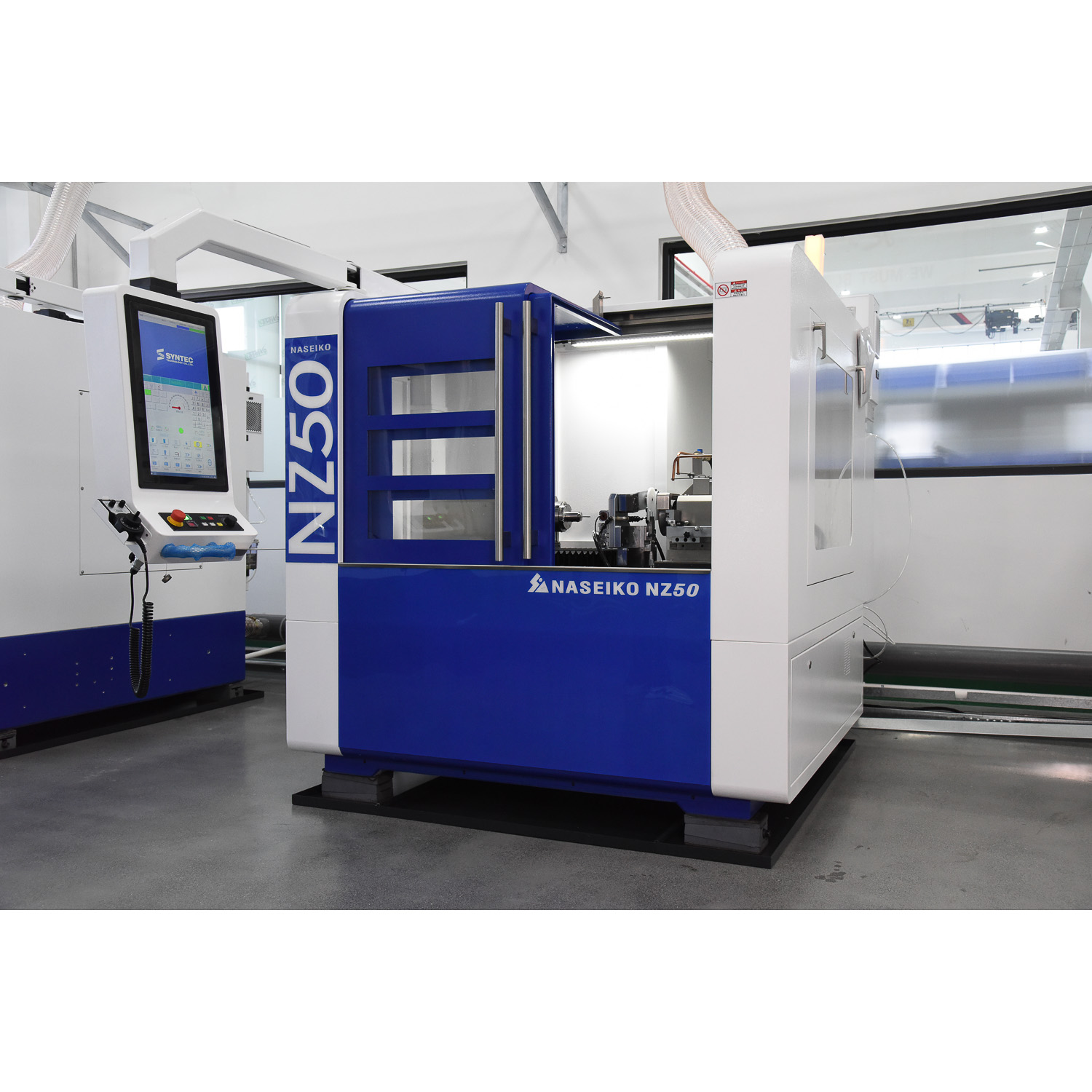

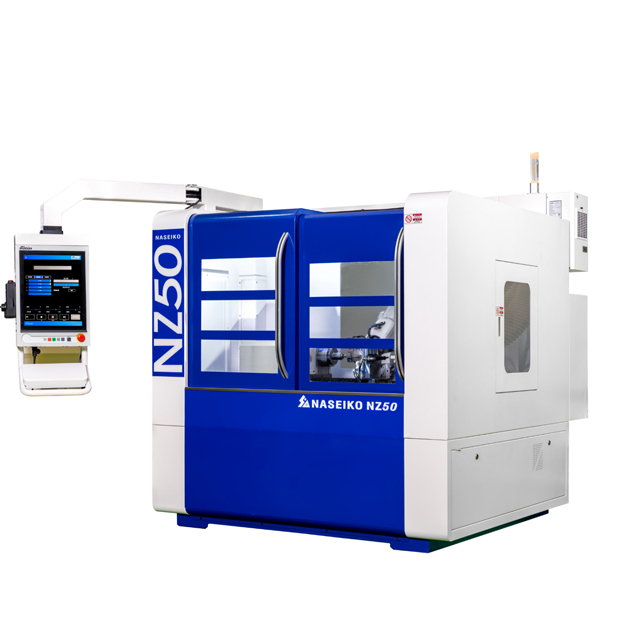

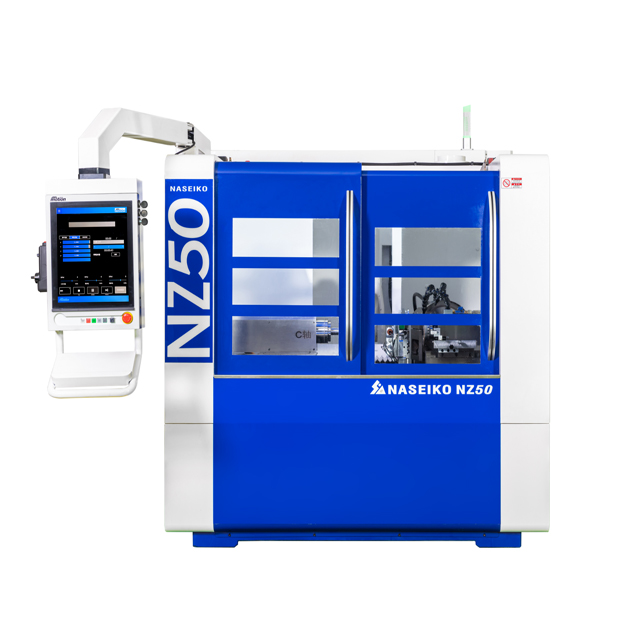

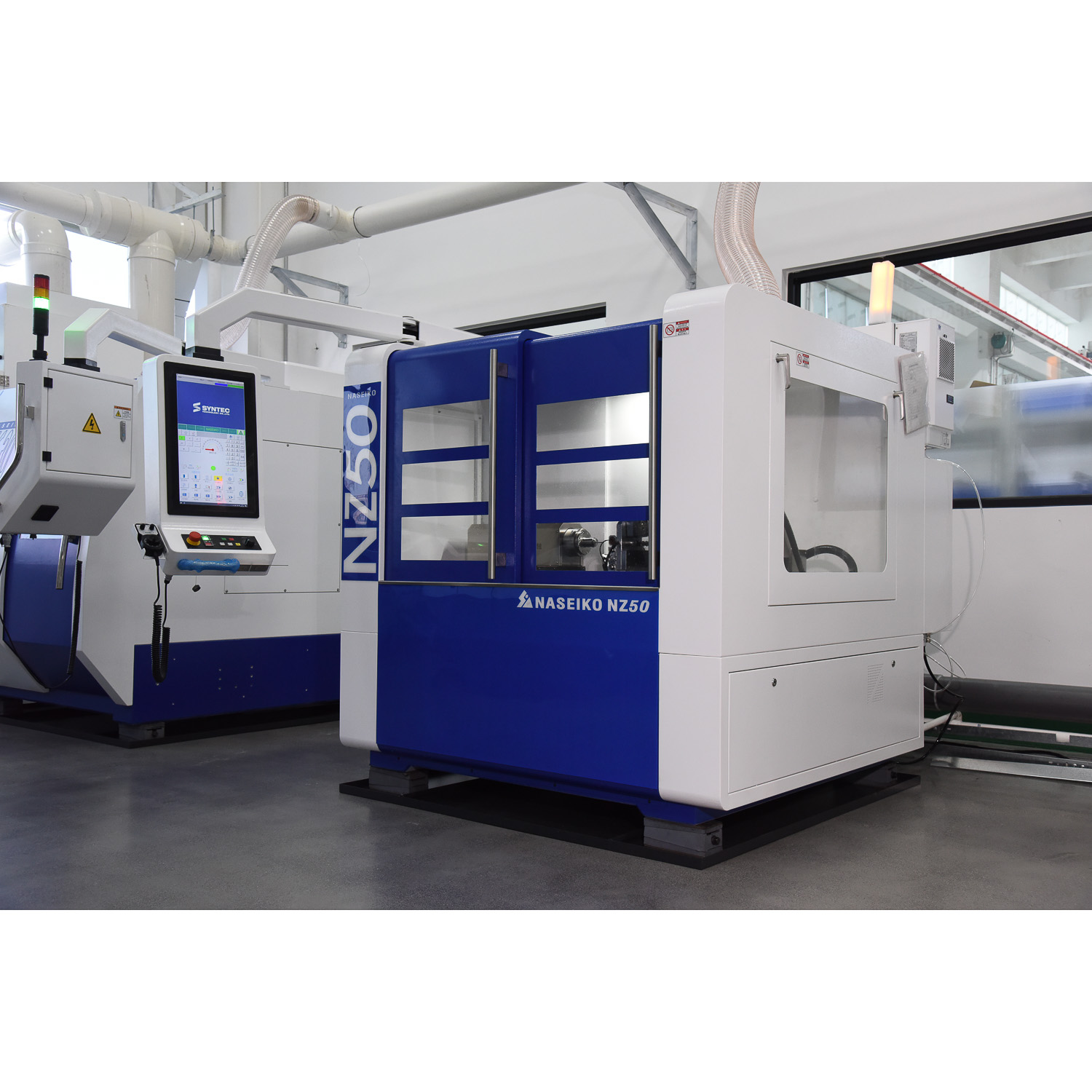

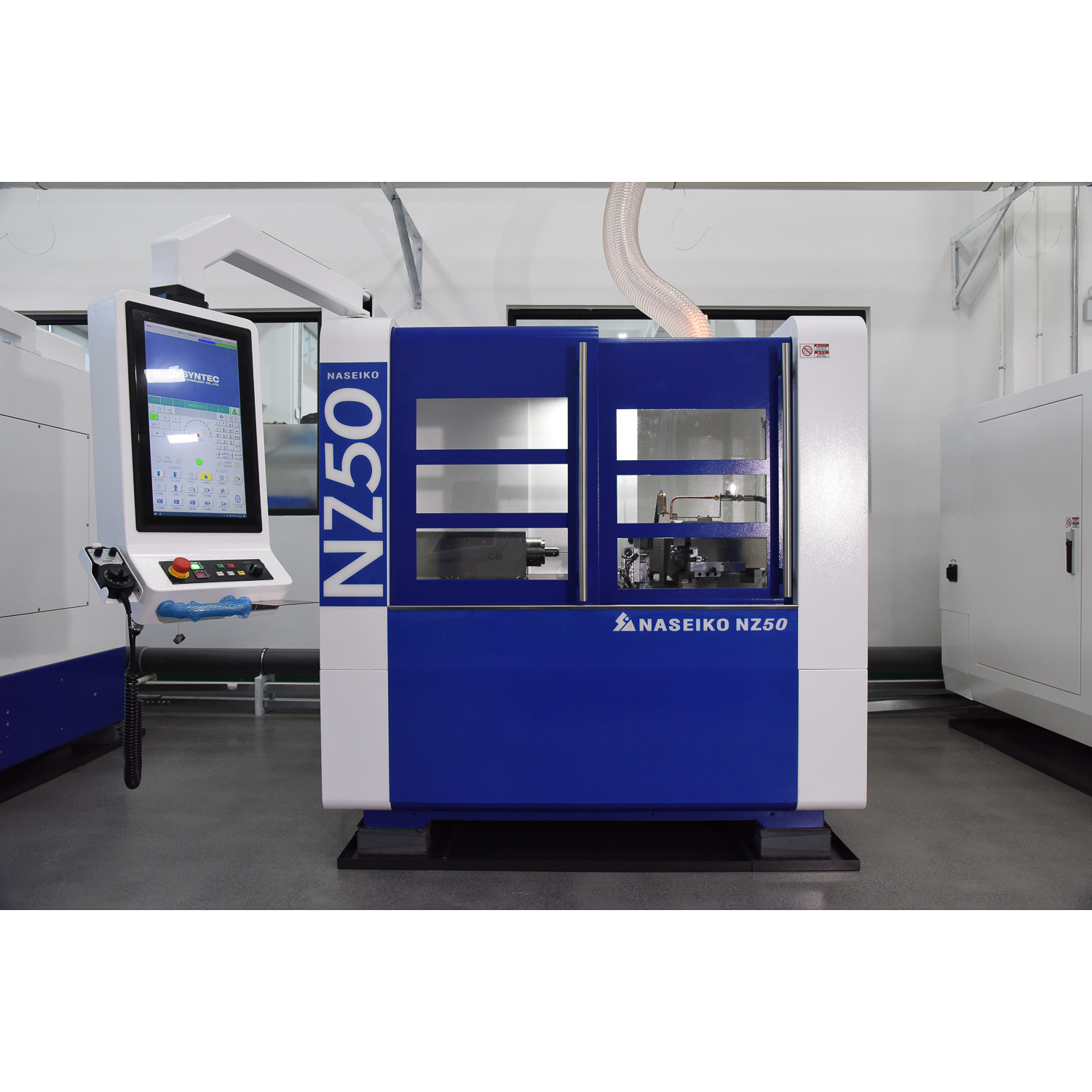

Naseiko Станок для шлифования преформ NZ-50

5-осевой 4-рычажный дифференциальный шлифовальный станок с ЧПУ, производимый компанией, разработан на основе концепции конструкции швейцарской компании и фактического опыта эксплуатации отечественных пользователей, оптимизирован и усовершенствован на соответствующей основе, что отражается на практичности, экономичности, эксплуатации, обслуживании, стабильности и эффективности.
Система станка использует импортированную систему и программное обеспечение Syntec. Чтобы оптимизировать взаимное расположение сервоосей оборудования, линейные оси X, Y, Z и V используют импортный серводвигатель Syntec, а также японские ходовой винт и направляющую THK. Немецкая группа высокоточных подшипников INA выбрана для опоры на конце оси, чтобы обеспечить жесткость шлифования, эффективность и качество продукции, а также может осуществлять полуфабрикатную шлифовальную обработку различных разновидностей инструментов.
Станок оснащен 6-шарнирным роботом для достижения полностью автоматического захвата заготовок, эффективного снижения затрат на рабочую силу и затрат на управление, улучшения полностью автоматического производства и высокой производительности, а также значительного снижения частоты отказов при повторной загрузке и разгрузке, обеспечивая более высокую эффективность и меньшую частоту отказов реечного манипулятора.

штат:

Количество:



Запрос цены Добавить в корзину

Модель:
НЗ-50
Марка продукта:
Naseiko

Описание продукта

NZ-50 5-осевой 4-рычажный шлифовальный станок с ЧПУ

1.1 Ось X, горизонтальная прямая ось с ЧПУ, серводвигатель Тайвань Syntec, прецизионный шариковый ходовой винт THK, прецизионная роликовая направляющая THK.

1.2 Ось Y, горизонтальная линейная ось с ЧПУ, серводвигатель Тайвань Syntec, прецизионный шариковый ходовой винт THK, прецизионная роликовая направляющая THK.

1.3 Ось Z, горизонтальная прямая ось с ЧПУ, серводвигатель Тайвань Syntec, прецизионный шариковый ходовой винт THK, прецизионная роликовая направляющая THK.

1.4 Ось V, горизонтальная прямая ось с ЧПУ, серводвигатель Тайвань Syntec, прецизионный шариковый ходовой винт THK, прецизионная роликовая направляющая THK.

1.5 Ось C: бесконечное вращение, скорость: 0 ~ 3000 об/мин.

1.6 Высокоточный импортный универсальный датчик (датчик: обнаружение заготовки).

1.7 Общий корпус кровати мраморный.

1.8 Крышка машины для уплотнения, импортная акриловая двойная дверь, удобство в эксплуатации и обслуживании.

1.9 Мобильный ручной пульсометр с магнитом для удобства эксплуатации.

1 .10 Специальный электрический шпиндель с постоянными магнитами, фланец шлифовального круга можно демонтировать на станке для правки шлифовального круга для ремонта шлифовального круга.

1.11 Установите в машину маслостойкую светодиодную лампу с герметичным уплотнением.

ПС:

Направляющая Япония, уровень THK P

Ходовой винт Япония THK C3

Шпиндель (тонкое шлифование)	Тайвань (Вэйхун)
Серводвигатель	Тайвань синтек (Абсолют)
Система числового управления	Тайвань Китай (SYNTEC)
Программное обеспечение	Китай (программное обеспечение Naseiko)
Зонд	Высокая точность (универсальная)

Главная ось (грубое шлифование) Тайвань (Вэйхун)

Ⅲ. Основное функциональное и техническое описание:

Покрасить модель	Белые + сине-оранжевые линии
ось X	5-осевая рычажная линейная ось с ЧПУ , тайваньский серводвигатель Syntec , мощность 2,2 кВт, Ход: 70 мм; предел разделения системы ЧПУ 0,0001 мм, минимальный предел программирования и маховика 0,001 мм, направляющая SRG 30-P, точность повторного позиционирования: 0,003 мм
ось Y	5-осевая рычажная линейная ось с ЧПУ , тайваньский серводвигатель Syntec, мощность 2,2 кВт, Ход: 320 мм; Номинал системы ЧПУ 0,0001 мм, минимальное программирование и ввод маховика 0,001 мм, направляющая SRG 30-P, точность повторного позиционирования: 0,003 мм
ось Z	5-осевая рычажная линейная ось с ЧПУ , тайваньский серводвигатель Syntec, мощность 2,2 кВт, Ход: 110 мм; номинал системы ЧПУ 0,0001 мм, минимальный номинал программирования и маховика 0,001 мм, точность повторного позиционирования направляющей SRG 30-P: 0,003 мм
ось V	5-осевая рычажная линейная ось с ЧПУ , тайваньский серводвигатель Syntec, мощность 2,2 кВт, Ход: 30 мм; предел разделения системы ЧПУ 0,0001 мм, минимальный предел программирования и маховика 0,001 мм, направляющая SRG 30-P, точность повторного позиционирования: 0,003 мм
Ось С	5-осевая ось вращения заготовки с ЧПУ , привод двигателя с постоянными магнитами, мощность 1,8 кВт (4,2 А), номинальные обороты: 3000 об/мин, с использованием приспособления Swiss Berlin W25, охлаждение шпинделя с постоянным температурным циклом.
Шпиндель тонкого шлифования	Вращающаяся ось заготовки с 5-осевой связью с ЧПУ , привод двигателя с постоянными магнитами, мощность 4 кВт (9 А), номинальные обороты: 9000 об/мин, максимальная скорость: 15 000 об/мин, охлаждение шпинделя с постоянным температурным циклом. Соответствующая модель шлифовального круга: 250x20x31,75.
Толстый шлифовальный шпиндель	5-осевая ось вращения заготовки с ЧПУ , привод от двигателя с постоянными магнитами, мощность 15 кВт (30А) Номинальные обороты: 6000 об/мин, максимальная скорость: 10 000 об/мин, охлаждение шпинделя при постоянной температуре. Соответствующая шлифовального круга : 150x24x31,75. модель
робот	Шестисуставной робот (стандартно для Huichuan, опционально)
быстрое путешествие XYZ	7.5 м/мин
минимальный зажим заготовки диаметр	0,5 мм
максимальный диаметр заготовки	20 мм
максимальная длина заготовки	200 мм
Минимальный диаметр заготовки при основном шлифовании	0,05 мм
Максимальный диаметр заготовки при основном шлифовании	20 мм
Прямое разрешение	0,001 мм
Точность позиционирования повтора строки	0,003 мм
Вес машины	Около 5000 кг
совокупная мощность	≤30 кВт
