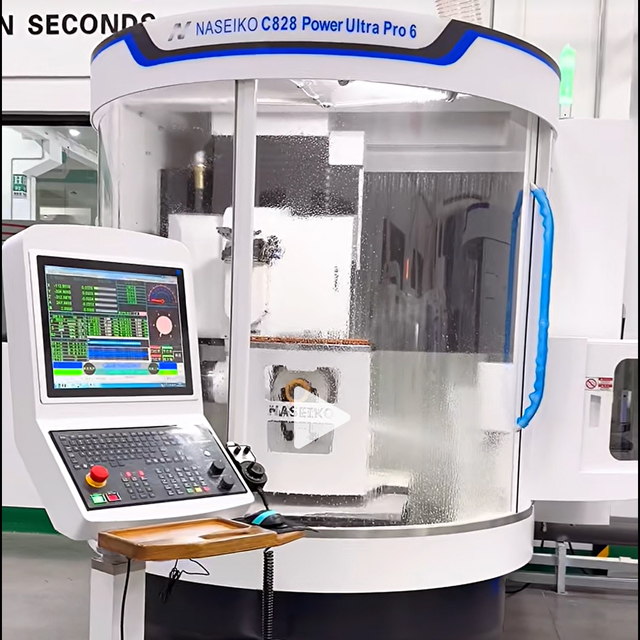

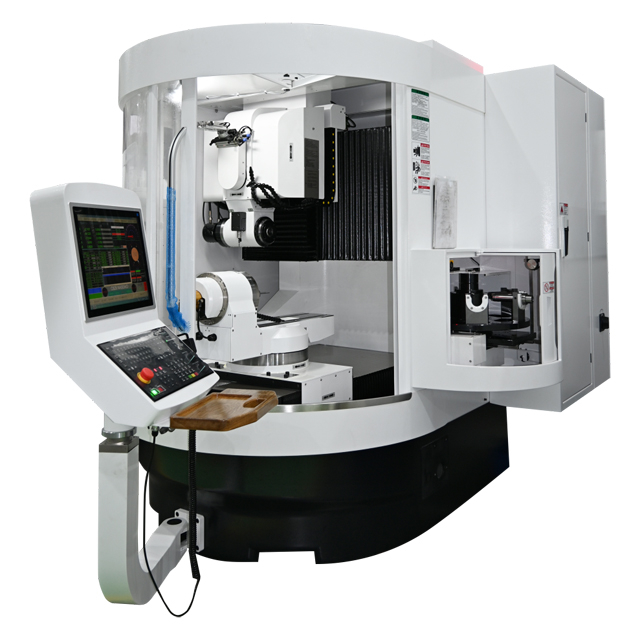

Naseiko Шлифовальный станок C828 Power Ultra Pro 6 с магазином на 6 колес

ось X

5-осевая линейная ось с ЧПУ, линейный двигатель Тайвань HIWIN, мощность 2 кВт, номинальный   крутящий момент TR = 1137,5 Нм (6 А), максимальный TM = 2 469 Нм (18 А), ход: 780 мм; Разрешение системы ЧПУ   0,0001 мм, минимальное разрешение программирования и подачи маховика   0,001 мм, направляющая SRG45-P, точность повторяемости: 0,003 мм.

ось Y

Линейная ось с 5-осевой связью с ЧПУ, линейный двигатель Тайвань HIWIN, мощность 2 кВт,   номинальный крутящий момент TR = 1137,5 Нм (6 А), максимальный TM = 2 469 Нм (18 А), ход: 530 мм; Разрешение системы ЧПУ   0,0001 мм, минимальное разрешение программирования и подачи маховика   0,001 мм, направляющая SRG35-P, точность повторяемости: 0,003 мм.

ось Z

5-осевая линейная ось с ЧПУ, привод от серводвигателя Yaskawa, мощность 3 кВт   (абсолютное значение), ход: 300 мм; Разрешение системы ЧПУ 0,0001 мм,   минимальное разрешение программирования и подачи маховика 0,001 мм, винт THK BIF32-C3, направляющая   SRG35-P, точность повторяемости: 0,003 мм.

ось А

5-осевая ось вращения заготовки с ЧПУ, прямой сервопривод DD,   мощность 1,5 кВт, номинальный TR=86 Нм (5,5 А), максимальный TM = 165 Нм (13,5 А),   точность индексации: ± 2 угловых секунды, номинальная скорость: 200 об/мин, максимальная скорость: 300 об/мин,   разрешение системы ЧПУ: 0,0001 мм, минимальное разрешение программирования и подачи маховика   : 0,001 градус, бесконечное вращение, корпус индексирующей головки: радиальное   биение: 0,001-0,005 мм, биение торцевой поверхности: 0,001-0,005 мм

ось B

5-осевая поворотная ось паллеты с ЧПУ, прямой сервопривод DD, мощность   2,8 кВт (7,5 А), номинальный TR = 540 Нм (12,8 А), максимальный TM = 1030 Нм (31 А),   точность индексации: ± 2 угловых секунды, номинальная скорость: 55 об/мин, максимальная скорость: 150 об/мин,   разрешение системы ЧПУ: 0,0001 мм, минимальное разрешение программирования и подачи маховика:   0,001 градус, окружное вращение до 360 градусов, -180 градусов + 180   градусов, точность позиционирования при вращении: 4 угловых секунды.

Быстрое движение XYZ

Ось X/Y   35 м/мин, ось Z 7,5 м/мин

Минимальный диаметр заготовки для   зажима

3 мм

Максимальный диаметр заготовки для   зажима

20 мм   (с использованием SCHUNK SK50-20, который может захватывать максимальный диаметр 32 мм)

Максимальная длина заготовки для   зажима

350 мм

Минимальный диаметр заготовки для основного шлифования

1 мм

Максимальный диаметр заготовки при основном шлифовании

20 мм

Максимальная длина режущей кромки основного шлифования

200 мм

Максимальный вес заготовки для основного шлифования

5 кг

Форма рукоятки клинка

Schaublin-W25 или   Schunk BT50 SK50-20/15 (по выбору заказчика)

Линейное разрешение

0,0001 мм

Линейная точность повторяемости

0,003 мм

Разрешение вращения

0,001 мм

Повторяемость вращения

4 угл. сек.

мощность шпинделя

Двигатель с регулируемой частотой и постоянным магнитом мощностью 22 кВт   с постоянным крутящим моментом

Форма стержня шлифовального круга

HSK50E   автоматическая блокировка

Станция хранения шлифовальных кругов

6 групп   по 3 предмета в каждой группе.

Диаметр шлифовального круга

75～ 150 мм

Скорость шпинделя шлифовального круга

Бесступенчатая регулировка   1000–8000 об/мин : водитель

вес станка

Около   5000 кг

Общая мощность

≤30 кВт
