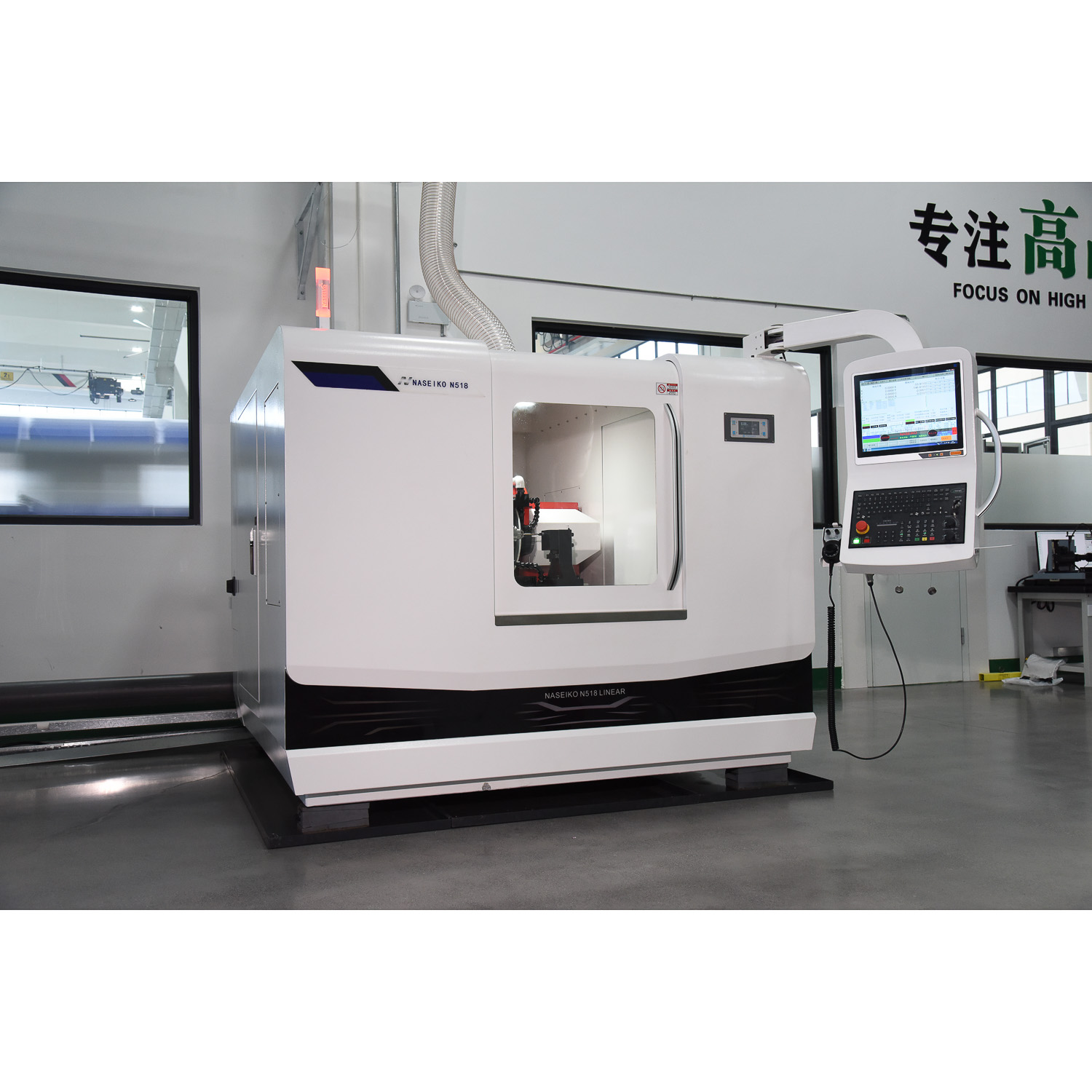

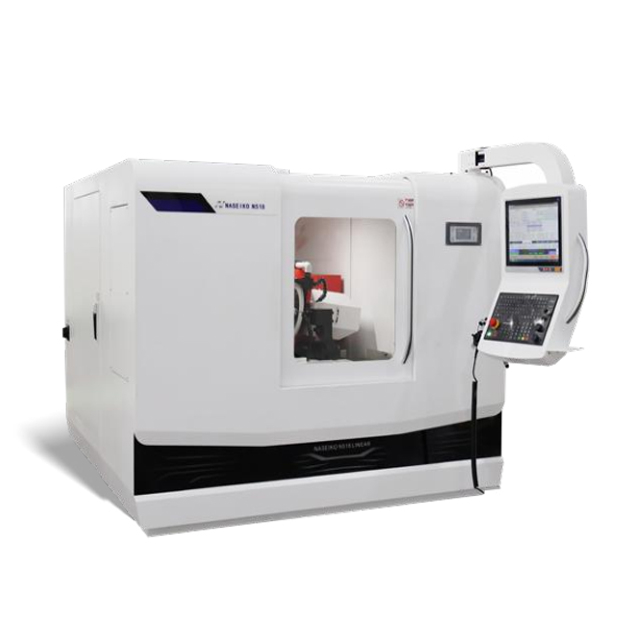

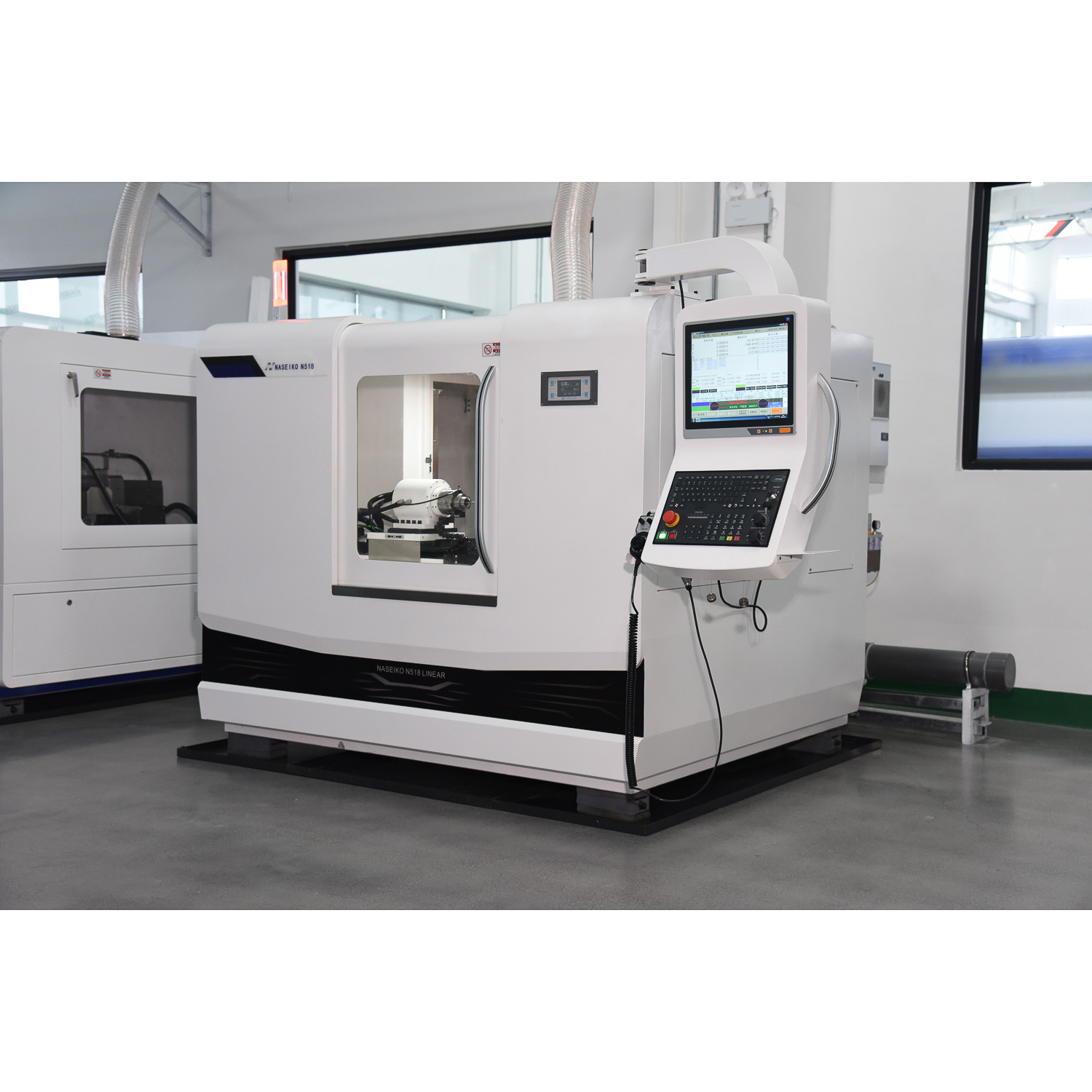

Naseiko N518 Шлифовальный станок с ЧПУ для метчиков и резьбы

4-осевой 3-осевой резьбошлифовальный станок с ЧПУ производства нашей компании разработан на основе опыта немецких резьбошлифовальных станков с ЧПУ и практической работы конструкторского персонала, а также коммуникации на участке производства метчиков. Отражено в практичности, экономичности, эксплуатации, обслуживании, стабильности и эффективности.
В станке используется импортное органическое стекло с передними и боковыми дверцами, что облегчает неограниченную эксплуатацию и техническое обслуживание станка. Полностью закрытая защитная крышка соответствует требованиям безопасности производства. Чтобы справиться с производством специальных инструментов, взаимное расположение сервооси оборудования оптимизировано, и его можно использовать для изготовления механизмов нескольких типов инструментов.
Ось X и Y использует импортные линейные двигатели и направляющие, а ось A использует прямой привод DD с высокой точностью и разрешением, обеспечивая высокую эффективность производства и качество метчика.
Область применения: Это оборудование в основном используется для прецизионного шлифования различных деталей с резьбой, включая, помимо прочего, режущие метчики, экструзионные метчики, резьбофрезерные фрезы и другие высокоточные резьбовые детали. Он подходит для таких отраслей, как производство инструментов, механическая обработка и производство автомобильных деталей.
Мощность шпинделя: стандартная конфигурация 15 кВт (опционально: постоянный крутящий момент двигателя с постоянным магнитом и переменной частотой 20 кВт)
Максимальный диаметр заготовки для основного шлифования: 100 мм, максимальная длина заготовки для зажима: 230 мм.
Максимальная длина резьбы для основного шлифования: 150 мм.
Опционально: 6-суставной робот

штат:

Количество:



Запрос цены Добавить в корзину

Модель:
N518
Марка продукта:
Naseiko

Описание продукта

NZ-518 4-осевой 3-осевой шлифовальный станок с ЧПУ
1. Горизонтальная линейная ось с ЧПУ по оси X, линейный двигатель HIWIN Тайваня,
прецизионная роликовая направляющая SCHNEEBERGER.
1,2 горизонтальная линейная ось с ЧПУ, тайваньский линейный двигатель HIWIN,
прецизионная роликовая направляющая SCHNEEBERGER.
1.3 Ось A: ось индексации вращения заготовки, прямой привод DD (по индивидуальному заказу в Тайване).
1.4 Общий каркас кровати из натурального мрамора.
1.5 Герметичный капот с передней и боковой дверцами для удобства обслуживания.
1.6 Использование мобильного ручного пульсометра с магнитом для удобства эксплуатации.
1.7 Специальный сбалансированный электрический шпиндель с постоянным магнитом и
специальным драйвером двигателя с постоянными магнитами.
1.8 Установите внутри машины маслостойкие светодиодные фонари с герметичной трубкой.

Примечание:
Направляющая, Германия, класс SCHNEEBERGER P,
линейный двигатель, Тайвань, Shangyin,
Тайвань, серводвигатель Syntec (абсолютное значение),
тайваньская система ЧПУ Syntec (программное обеспечение; программное обеспечение для обработки резьбы 4.1).

Покрасить модель	Белый+серый черный оранжевый узор
ось X	Линейная ось с 3-осевой связью с ЧПУ, линейный двигатель Тайвань HIWIN (Shangyin), мощность 4 кВт, номинальный крутящий момент TR = 1139 Нм (9,3 А), максимальный TM = 5250 Нм (57,5 А), ход: 580 мм; Разрешение системы ЧПУ 0,001 мм, минимальное разрешение программирования и подачи маховика 0,001 мм, точность повторного позиционирования направляющей SRG35-P: 0,003 мм.
ось Y	Линейная ось с 3-осевой связью с ЧПУ, линейный двигатель Тайвань HIWIN (Shangyin), мощность 4 кВт, номинальный крутящий момент TR = 1139 Нм (9,3 А), максимальный TM = 5250 Нм (57,5 А), ход: 310 мм; Разрешение системы ЧПУ 0,001 мм, минимальное разрешение программирования и подачи маховика 0,001 мм, точность повторного позиционирования направляющей SRG35-P: 0,003 мм.
ось А	3-осевая ось вращения заготовки с ЧПУ, прямой сервопривод DD, мощность 0,879 кВт, номинальный TR = 28 Нм (7,5 А), максимальный TM = 56 Нм (16,5 А), точность индексации: 2 угловые секунды (0,0005 градуса), номинальная скорость: 300 об/мин, максимальная скорость: 400 об/мин, разрешение системы ЧПУ: 0,001 градус, минимальное программирование и подача маховика разрешение: 0,001 градус, бесконечное вращение, корпус индексирующей головки: радиальное биение: 0,001–0,005 мм, торцовое биение: 0,001–0,005 мм
Быстро перемещайте XYZ	Ось X/Y 35 м/мин
Минимальный заготовки для диаметр зажима	3 мм
Максимальный заготовки для диаметр зажима	20 мм
Максимальная длина зажима заготовки	230 мм
Минимальный заготовки для основного диаметр шлифования	1 мм
Максимальный заготовки при основном диаметр шлифовании	25 мм
Длина обрабатываемой резьбы	Более 150 мм
Максимальный заготовки для основного вес шлифования	5 кг
Линейное разрешение	0,001 мм
Линейная точность повторяющегося позиционирования	0,003 мм
Разрешение вращения	0,001 мм
Повторяемость вращения	0,001 градуса

мощность шпинделя	Стандартная конфигурация: 15 кВт (опционально: 20 кВт). двигатель с регулируемой частотой и постоянными магнитами с постоянным крутящим моментом)
Форма стержня шлифовального круга	Оснащен автоматической динамической балансировкой.
Диаметр шлифовального круга	300～ 350 мм
Линейная скорость шлифовального круга	0-80 м/с
Скорость шпинделя шлифовального круга	4000-8000 об/мин, плавная регулировка: водитель
вес станка	Около 5500 кг
Общая мощность	≤27,5 кВт

Операционная система:

1. Операционная среда: Программное обеспечение для конкретного потока (4Версия 1) с
программным обеспечением для моделирования.
2. Описание экрана дисплея: 17-дюймовый ЖК-экран,
на котором отображаются механические координаты, относительные координаты, абсолютные координаты, а также выполнение и проектирование.
Диалоговая структура для таких операций, как уравнения.
3. Описание интерфейса: специализированное программное обеспечение для обработки резьбы (4 первая версия включает
такие параметры, как диаметр, количество резьб (количество пазов), шаг и т. д.
4. Клавиатура: тонкопленочная кнопочная клавиатура с буквенными и цифровыми клавишами, интегрированными с дисплеем
.
5. Жесткий диск: 256 ГБ
6. Система управления: новое поколение Тайваня.
7. Методы ввода и вывода данных: ввод с клавиатуры, подключение к компьютеру.
8. Моделирование: 2D-моделирование, 3D-симуляция, проверка 3D-столкновений, может видеть форму
обрабатываемого материала и изменять параметры на основе параметров, полученных после
моделирования.

9. Функциональность пакета программного обеспечения:
10. Примите последнюю версию с возможностью обновления.
