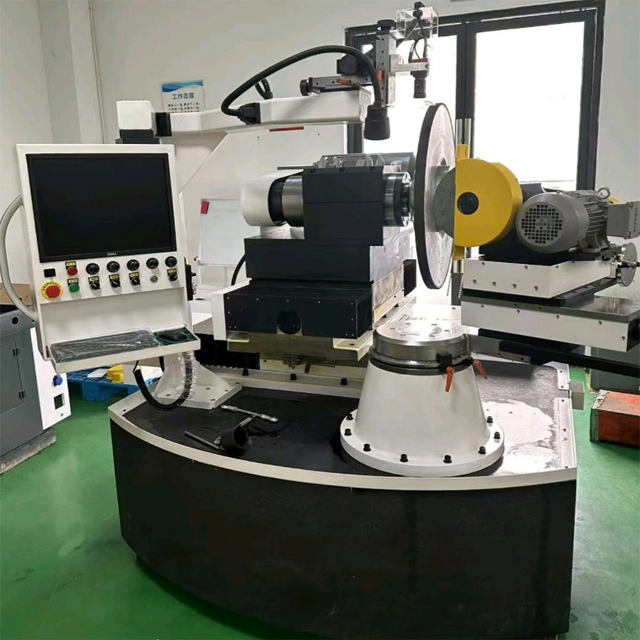

Naseiko NZ-01F Станок для правки шлифовальных кругов большого размера и тяжелого типа

Стандартная конфигурация

Характеристики изделия и стандартные насадки:

1, шпиндель алмазного шлифовального круга BT50

2. Максимальный диаметр алмазного шлифовального круга составляет 700 мм.

3. Минимальный диаметр алмазного шлифовального круга составляет 400 мм.

4. Максимальная ширина алмазного шлифовального круга составляет 50 мм.

5. Скорость алмазного шлифовального круга: 0-1440 об/мин (бесступенчатая регулировка скорости)

6, двигатель алмазного шлифовального круга............................ 3,0 кВт

7. Алмазный шлифовальный круг перемещается влево и вправо на расстояние 200 мм.

8. Расстояние движения алмазного шлифовального круга вперед и назад составляет 180 мм. Размер алмазной дуги.

9. Обрезка диаметра шлифовального круга (карбид кремния) диаметром Ø 250 x 12 x ψ 31,75 мм.

10. Отремонтируйте скорость шлифовального круга от 0 до 2840 об/мин.

11. Мощность двигателя шлифовального круга: 1,5 кВт.

12. Отрегулируйте количество поворотов шлифовального круга в диапазоне 0-50 об/мин (бесступенчатая регулировка скорости).

13. Отрегулируйте длину поворота шлифовального круга на 0-90 мм (регулируется).

14. Мощность поворотного двигателя шлифовального круга:   0,09 кВт.

15,   оптическая линейка по оси X. Y (блок подачи 0,001 мм)

16,   CCD и объектив высокой четкости: 1 единица
   A:   Стандартная камера: увеличение 10-70X.
   B: Камера с малым увеличением: увеличение 5–35 раз. (В основном используется для шлифовальных кругов большого диаметра и толстых                шлифовальных кругов.)
   C:   Камера с большим увеличением: увеличение 20-100X (В основном используется для сверхмалых шлифовальных кругов и ультратонких          шлифовальных кругов, например, толщиной 5 мм и 3 мм.)

17,   1 комплект карт сбора данных

18,   1 комплект крепления объектива

19,   верстак Lens Cross 1 комплект

20,   1 светодиодный светильник

21,   1 светодиодный потолочный светильник

22,   1 компьютерный хост

23,   ЖК-экран 19 дюймов

24.   Установите 1 комплект измерительной системы EDIS.

25. Напряжение питания: 380 В, 50 Гц.

26, общая мощность: 5,0 кВт

27. Размеры машины: 1850 x 1650 x 1850 мм (высота)

28. Общий вес машины составляет около 3000 кг.

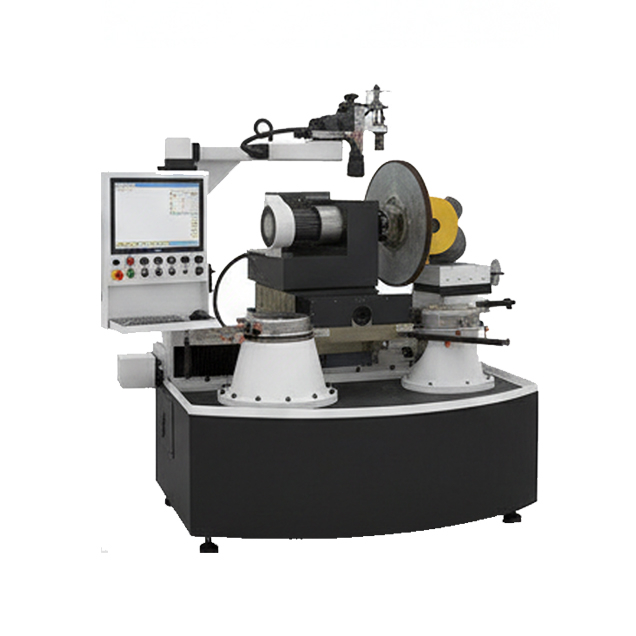

Список   конфигураций правочной машины NZ-01F
