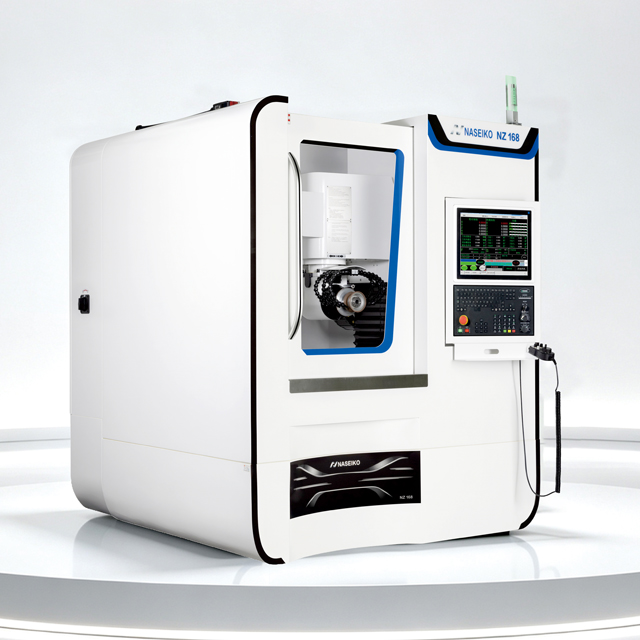

НЗ-168
Naseiko
▶Технические параметры:
содержание | данные | содержание | данные |
Покрасить модель | Бело-синий с оранжевым узором | Линейное разрешение | 0,001 мм |
Быстрое перемещение XY | 35 м/мин | Линейная повторяемость | 0,003 мм |
Быстро переместите Z | 7,5 м/мин | Линейная повторяемость | 0,003 мм |
Минимальный диаметр зажимаемой заготовки | 3 мм | Разрешение вращения | 0,001 мм |
Максимальный диаметр зажимаемой заготовки | 20 мм | Повторяемость вращения | 4 угловая секунда |
Максимальная длина основной шлифовальной заготовки | 250 мм | мощность шпинделя | Высококачественная конфигурация 12 кВт |
Минимальный диаметр основной шлифовальной заготовки | 1 мм | Форма шпинделя колеса | HSK50F-31,75 мм/20 мм |
Максимальный диаметр основной шлифовальной заготовки | 16 мм | Диаметр шлифовального круга | 70-150 мм |
Максимальная длина режущей кромки основного шлифования | 150 мм | Скорость шпинделя шлифовального круга | 1000~8000 об/мин, плавная регулировка. |
Максимальный вес заготовки для основного шлифования | 5 кг | вес станка | Около 4000 кг |
Форма рукоятки ножа | ШАБЛИН W25 | Общая мощность | ≤29 кВт |
Размеры шлифовального станка (длина*ширина*высота) | Шлифовальный станок: 1747*1785*2048 мм | ||
ось X | 5-осевая линейная ось с ЧПУ, линейный двигатель DMT, мощность 2 кВт, номинальный крутящий момент ТР=832НМ(4,8А), максимум ТМ=1800НМ(14,4А); ход: 480 мм; Разрешение системы ЧПУ: 0,0001 мм, минимальное разрешение для программирования и подачи маховика: 0,001 мм, направляющая SRG30-P, точность повторяемости: 0,003 мм. | ||
ось Y | 5-осевая рычажная линейная ось с ЧПУ, линейный двигатель DMT, мощность 2 кВт, номинальный крутящий момент ТР=832НМ(4,8А), максимум ТМ=1800НМ(14,4А); ход: 500 мм; Разрешение системы ЧПУ: 0,0001 мм, минимальное разрешение для программирования и подачи маховика: 0,001 мм, направляющая SRG30 -P, точность повторяемости: 0,003 мм. | ||
ось Z | 5-осевая линейная ось с ЧПУ, приводимая в движение новым серводвигателем мощностью 3 кВт (абсолютное значение); ход: 250 мм; Разрешение системы ЧПУ 0,0001 мм, минимальное разрешение программирования и подачи с помощью маховика 0,001 мм, винт THK BIF32, направляющая SRG35-P, точность повторяемости: 0,003 мм. | ||
ось А | 5-осевая ось вращения заготовки с ЧПУ, прямой сервопривод DD, мощность 1,37 кВт, номинал TR = 83 Нм (5,3 А); максимальный ТМ=318Нм (28А); номинальная скорость: 200 об/мин; максимальная скорость: 250 об/мин; Разрешение ЧПУ : 0,0001 мм; минимальное разрешение для программирования и подачи маховичком: 0,001 градус; бесконечное вращение, корпус индексирующей головки: биение конической поверхности конического отверстия ≤0,002 мм, биение торцевой поверхности ≤0,005 мм. | ||
ось B | 5-осевая ось вращения заготовки с ЧПУ, прямой сервопривод DD, мощность 2,2 кВт, номинальный TR = 259 Нм (7,8 А); максимальный ТМ=460Нм (17,9А); номинальная скорость: 50 об/мин; максимальная скорость: 100 об/мин; ЧПУ : 0,0001 мм; Разрешение минимальное разрешение для программирования и подачи маховичком: 0,001 градус; окружное вращение на 270 градусов (от -90 градусов до 180 градусов); точность позиционирования вращения: ±5 угл. сек. | ||
▶ Операционная система:
1. Операционная среда: специальное программное обеспечение для режущих инструментов с программным обеспечением для моделирования.
2. Описание дисплея: 17-дюймовый ЖК-дисплей, на котором отображаются механические координаты, относительные координаты, абсолютные координаты и диалоговые рамки операций для выполнения программ обработки.
3. Описание интерфейса: Программное обеспечение, предназначенное для обработки инструмента, включает такие параметры, как диаметр, количество канавок с резьбой (количество канавок), угол спирали, длина паза, скорость паза, глубина паза (регулируемое приращение глубины паза) и направление спирали (левое или правостороннее).
4. Клавиатура: мембранная клавиатура с буквенными и цифровыми клавишами, интегрированными в дисплей.
5. Жесткий диск: 256 ГБ
6. Система управления: Syntec, Тайвань.
7. Методы ввода и вывода данных: ввод с клавиатуры, подключение к компьютеру.
8. Моделирование: 2D-моделирование, 3D-моделирование, проверка 3D-столкновений, позволяющая визуализировать форму обрабатываемого материала, а также модифицировать параметры на основе параметров, полученных в результате моделирования.
9. Функции программного пакета:
（1） Пакет программного обеспечения для фрезы: (включая стандартную фрезу, фрезу с неодинаковым расстоянием, фрезу с неравномерным углом спирали, фрезу с переменным шагом шага, фрезу для грубой обработки кожи, коническую фрезу, фрезу «ласточкин хвост», многокромочную фрезу, фрезу с коническим шариковым концом и т. д.)
（2） Пакет программного обеспечения для сверления: (включая программное обеспечение для 18 типов форм сверла, завихрений для жареного теста, ступенчатых сверл, сверлильных фрез, ступенчатых фрез, погружных фрез, ружейных сверл, сверл с заусенцами, фрез для снятия фаски, направляющих сверл и т. д.)
（3） Пакет программного обеспечения для формовочных инструментов: (включает в себя различные инструменты для предотвращения формования шлицевых кривых DXF, Т-образные фрезы и т. д.)
（4）Набор вращающихся напильников: (включая вращающийся напильник с плоской головкой, вращающийся напильник с конической головкой, вращающийся напильник с шаровой головкой, вращающийся напильник с круговой дугой, вращающийся напильник в форме DXF и т. д.)
10. Примите последнюю версию, оставив место для обновлений, чтобы ее можно было обновить.

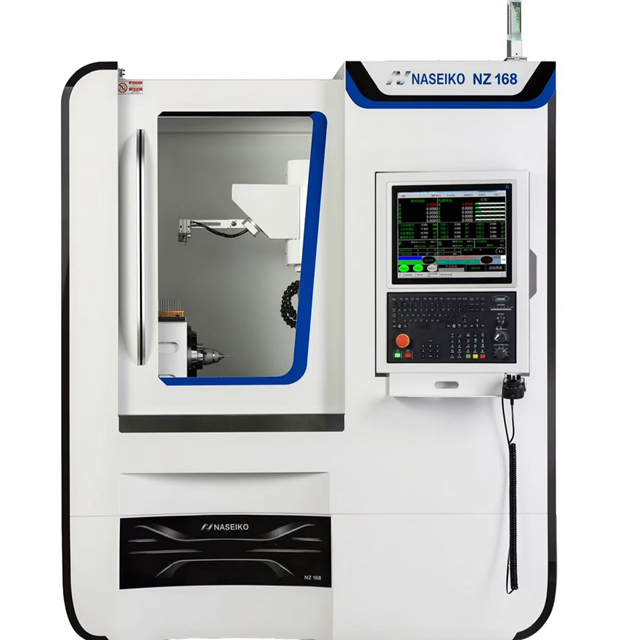

▶ Пятиосный пятирычажный заточной станок с ЧПУ
Область применения: Применяется в таких отраслях, как 3C, медицина, автомобилестроение, высокоскоростная железная дорога, аэрокосмическая промышленность, пресс-формы и механическая обработка;
Фреза, сверло, развертка, резьбонарезная фреза, шаровая концевая фреза, инструмент с круглым концом, нестандартный инструмент для автомобильной промышленности, нестандартная пластина, формовочная канавка, ротационный напильник, неравномерно разделенный, неравновинтовой, винтовой градиент
Диапазон диаметров обработки: φ1-φ16
Длина лезвия шлифовальной заготовки: 150 мм.
Мощность главного шпинделя: 12 кВт, встроенный робот (опция).
