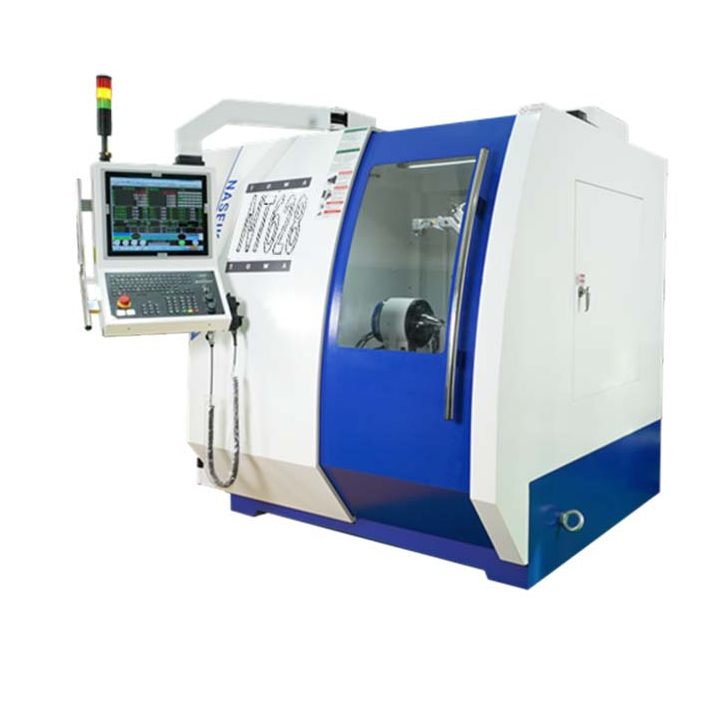

Т628
Naseiko
▶ Встроенная станина из минерального литья, японская винтовая направляющая и вращающийся вал AB с двигателем с прямым приводом DD.
▶ Двигатель шпинделя с постоянными магнитами и постоянным крутящим моментом, конструкция с двойной шлифовальной головкой и вращение оси B на 360 градусов для обработки нестандартных режущих инструментов.
▶ Разработан на основе немецких 5-осевых шлифовальных станков с ЧПУ.
▶ Разработано с учетом практического опыта и рекомендаций.
▶ Система ЧПУ - SYNTEC New Generation, Тайвань, Программное обеспечение «Num»
▶ Централизованная автоматическая смазочная станция – Шэнсян
▶ Трек — THK, Япония
▶ Пневматическая система (электромагнитный клапан, редукционный клапан, воздушный фильтр и т.д.) – CHELIC, Тайвань
▶ Головка обнаружения — Renishaw, Великобритания
▶ Шпиндель – Тайвань
▶ Аксессуары для цепей — Schneider, Франция/Omron, Япония
▶ Разделительная пластина — Шэнчан, Тайвань
| ПРОЕКТ | UNIT | НТ628 |
| Привод серводвигателя Японии (абсолютное значение), ход (ось X/Y/Z) | мм | 500/470/250 |
| Разрешение системы ЧПУ (ось X/Y/Z) | мм | 0.0001 |
| Минимальное разрешение для | мм | 0.0001 |
| программирование подачи маховичком ( ось X/Y/Z) | ||
| Винт THK (ось X/Y/Z) | - | БН-ФН32-С3 |
| Точность репозиционирования (ось X/Y/Z) | мм | 0.003 |
| Направляющая (ось X/Y/Z) | мм | HSR30 |
| Ось вращения заготовки (ось A/B) | - | ось вращения |
| Сервопривод DD (ось A/B) | - | прямой привод |
| Поворотный энкодер (ось A/B) | - | РЕНИШО, Великобритания |
| Точность индексации (ось A/B) | - | 2 угловые секунды (0,0005 градуса) |
| Номинальная скорость (ось A/B) | об/мин | 250/200 |
| Максимальные обороты (ось A/B) | об/мин | 250/200 |
| Разрешение системы ЧПУ (ось A/B) | степень | 0.0001 |
| Вращение на 360 градусов, корпус индексирующей головки (ось A/B) | - | Может быть установлен с Shaw Berlin W25. |
| цанговый держатель или рукоятка ножа BT50 | ||
| Быстрое перемещение (ось X/Y/Z) | м/мин | 7.5 |
| Минимальный диаметр для зажима заготовки | мм | 3 |
| Максимальный диаметр для зажима заготовки | мм | 1--20 |
| Максимальная длина зажима заготовки | мм | 250 |
| Минимальный диаметр для шлифования заготовки | мм | 1 |
| Максимальный диаметр для шлифования заготовки | мм | 16 |
| Максимальная длина лезвия для шлифования | мм | ≤100 |
| Максимальный вес заготовки | кг | 5 |
| Линейное разрешение | мм | 0.0001 |
| Линейная точность повторяющегося позиционирования | мм | 0.003 |
| Разрешение вращения | мм | 0.0001 |
| Повторяющаяся точность позиционирования вращения | степень | 0.001 |
| Мощность шпинделя | кВт | Двигатель с регулируемой частотой и постоянными магнитами мощностью 12 кВт |
| Диаметр шлифовального круга | мм | 75-150 |
| Скорость шпинделя шлифовального круга | об/мин | 4000-8000 |
| Бесступенчатая регулировка | - | инвертор |
| Вес машины | кг | 4000 |
| Общая мощность | кВт | ≤29 кВт |
